Diese Installationsanleitung gilt für die folgenden Systemtypen:
Die Wingfield Streaming-Kamera liefert den Live-Videostream deines Matches und ist unabhängig vom Dual Camera Module (nur bei Wingfield AI Pro Setups), das für das Tracking zuständig ist. Diese Anleitung zeigt dir verschiedene Montageoptionen für unterschiedliche Setups.
In diesem Artikeln erfährst Du:
- ✔ Wo Du deine Kamera am besten montierst
- ✔ Welche Montageoptionen Du hast (Quick Link)
- ✔ Wie Du deine Streaming Cam perfekt ausrichtest (Quick Link)
Wo du deine Kamera platzierst, bleibt dir überlassen
Die Streaming-Kamera kann grundsätzlich überall dort platziert werden, wo Du die beste Sicht auf deinen Court bekommst. Wir stellen dir Montageoptionen für die Standardinstallation zur Verfügung – je nach gewünschter Perspektive, Kameramodell (1080p vs. 4K) und deinen individuellen Gegebenheiten kannst du aber auch kreativ werden. Nachfolgend zeigen wir zwei drei Optionen für die Standardmontage direkt am Court.
a) Oben auf dem Querbalken / oben auf dem Zaun – Vogelperspektive von oben.
b) Unterhalb des mittleren Querbalkens – für eine nahe Ansicht aus niedrigerer Position durch das Glas.
Montageoptionen für deine Kamera
☝🏻 Übrigens: Wir liefern in der Regel verschiedene Montageoptionen mit. Wähle einfach die Variante, die am besten zu deinem individuellen Court-Setup passt.
| Direkt einschrauben |
Feste, dauerhafte Installation. Montiere die Kamera direkt am Padel-Court, an einer Wand oder einer anderen geeigneten Struktur hinter dem Court. |
| Schraubklemmen |
Kein Bohren nötig – funktioniert möglicherweise nicht bei Balken, die über die Standardmaße hinausgehen. Miss den Balkendurchmesser vorab, falls du unsicher bist. |
| Kabelbinder |
Am flexibelsten – funktioniert bei jeder Balkenbreite. Um den Kabelbinder zu verlängern und die Kamera an breiteren Balken zu befestigen, verbinde einfach zwei Kabelbinder miteinander. |
| Magnethalterung |
Sehr flexibel — für jede Strebenbreite geeignet. Sichere die Kamera zusätzlich mit Kabelbindern ab. |
Beispiel: Montage mit Magnethalterung und einer 1080p-Kamera
⚠️ Achtung: Die Magnete sind extrem stark. Lasse sie nicht unkontrolliert zusammenschnappen.
- Befestige die Kamera an der Kameramontageplatte mit zwei M4-Schrauben und Muttern.
- Befestige die Magnete an der Kameramontageplatte. Setze die Muttern auf die vier Schrauben der Magnete und ziehe sie fest an.

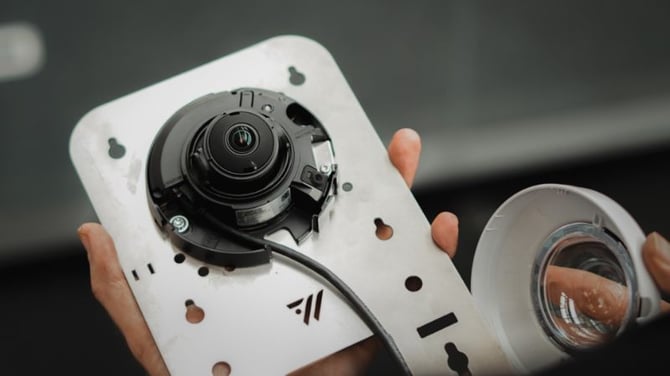

- Entferne die Glaskuppel und verbinde das LAN-Kabel mit der Kamera.

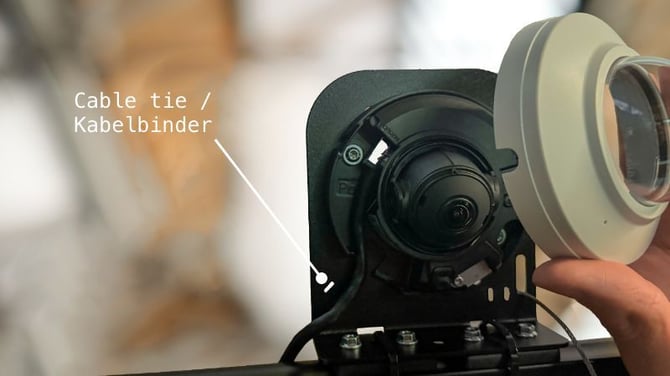

- Sorge für eine Zugentlastung des LAN-Kabels. Führe einen Kabelbinder durch die beiden kleinen Schlitze der Montageplatte und fixiere damit das LAN-Kabel. Ziehe den Kabelbinder noch nicht vollständig fest – so bleibt genügend Spielraum, um die benötigte Kabellänge beim Positionieren der Kamera anzupassen.
- Bringe die Glaskuppel wieder an (führe das LAN-Kabel dabei durch die kleine Öffnung in der Kuppel).

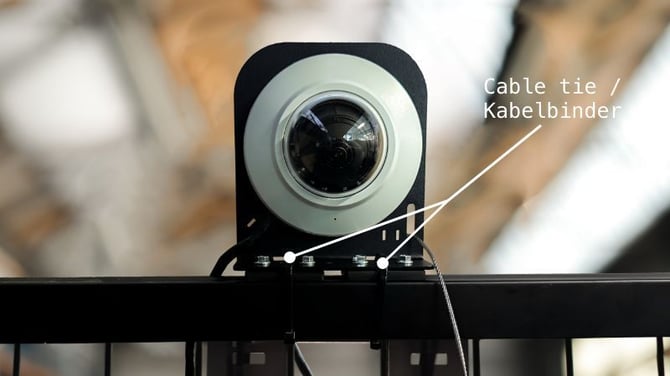

- Positioniere und sichere die Kamera. Sobald du die finale Kameraposition gefunden hast, führe zwei Kabelbinder durch die dafür vorgesehenen Schlitze und um die Querstrebe des Courts. So wird die Magnethalterung zusätzlich abgesichert.
- Befestige den Sicherungsdraht. Führe die Drahtschlaufe durch die größere Öffnung in der Montageplatte und um die Querstrebe des Courts. Sie dient als zusätzliche Sicherung für den Fall, dass sich sowohl die Magnete als auch die Kabelbinder lösen.
- Ziehe die Zugentlastung fest. Sobald sich die Kamera in ihrer finalen Position befindet und die benötigte Kabellänge feststeht, ziehe den Kabelbinder zur Sicherung des LAN-Kabels vollständig fest.
Netzwerkkabel anschließen und verlegen
Verlege das 20 m lange Netzwerkkabel von der Kamera zum PoE-Switch. Bei Wingfield Court Setups mit Court Terminal ist der PoE-Switch in der Regel hinter dem Bildschirm montiert.
Stecke das Kabel zunächst in die Kameraeinheit und sichere es mit einem Kabelbinder an der Kameraplatte. Verlege das Kabel anschließend entlang der Padel-Court-Struktur und sichere es alle ca. 2 m mit Kabelbindern.
💡 Tipp: Ziehe die Kabelbinder zunächst nicht vollständig fest. Etwas Spielraum erleichtert es, die Kabelführung anzupassen und alle Geräte anzuschließen, bevor du alles final fixierst.
⚠️ Achtung: Bei einer Outdoor-Installation steckst Du den wasserdichten Steckverbinder auf das Ethernet-Kabel, das Du mit der Streaming Camera verbindest (das Gegenstück des Steckverbinders sollte bereits an der Baseline Camera angebracht sein).
Streaming-Kamera ausrichten
Um die Streaming-Kamera auszurichten, musst du zunächst den Glas-Dome abnehmen. Folge diesen Schritten:
- Drehe die Dome-Abdeckung ab.
- Passe zunächst den Tilt-Winkel so an, dass dein gewünschter Bildausschnitt berücksichtigt wird.
- Passe den horizontalen Winkel an, damit das Bild nicht auf dem Kopf steht.
- Passe anschließend den Tilt-Winkel so an, dass dein gewünschter Bildausschnitt vollständig abgedeckt ist.
- Setze die Dome-Abdeckung wieder auf die Kamera und ziehe die beiden Befestigungsschrauben fest.
⚠️ Achtung: Drehe das Fokus-/Zoom-Objektiv nach der Demontage des Objektivkörpers niemals mit Kraft. Dies kann durch einen Motorfehler zu einer fehlerhaften Bildschärfe führen.
 |
Pan = Kamera nach links oder rechts schwenken |
| Tilt = Kamera nach oben oder unten neigen | |
| Rotate = Objektiv um die eigene Achse drehen |
💡 Tipp: Wenn deine Kamera bereits verbunden und konfiguriert ist, nutze den Live-Kamerabild-Feed, um Kamerawinkel und Perspektive einfacher auszurichten (gilt für Wingfield Cam+ und Wingfield AI Pro).
Wie geht's weiter?
Je nach deinem Setup und der Reihenfolge, in der du die einzelnen Komponenten installierst, kannst du mit einer der folgenden Anleitungen fortfahren:
- ➡️ Installationsanleitung Court Terminal – Padel (nur Wingfield Cam+ und Wingfield AI Pro)
- ➡️ Installationsanleitung Dual Camera Module – Padel (nur Wingfield AI Pro)
