👨🏼‍🔧 Aufbauanleitung Wingfield Box (Tennis)

2.1 Tennis: Wingfield Box aufbauen

In diesem Schritt bauen wir die Wingfield Box auf. 🔧

⚠️ Wähle die auf dich zutreffende Anleitung aus:

➡️ 1) Wingfield Box mit integriertem Netzpfosten

➡️ 2) Wingfield Box ohne integriertem Netzpfosten

Anleitung 1 | Wingfield Box mit integriertem Netzpfosten

IMG_7341-2

Schritt 1 | Netzpfosten tauschen

🛠️ In diesem Schritt benötigst Du:

Netzpfostenadapter

Wingfield Box Body

Netzkurbel

1️⃣ Stecke den Netzpfostenadapter in der dargestellten Reihenfolge zusammen. Versichere dich, dass Du die passenden Aufsätze für deine Bodenhülse verwendest.

☝🏼Übrigens: Im Lieferumfang der Wingfield Box findest Du Adapter für die gängigsten Bodenhülsenformate (76mm rund / 83mm rund / 80x80mm eckig). Diese können als Sonderanfertigung für jede Netzpfostenform erweitert werden...außer bei folgenden Fällen:

❌ Der Netzpfosten ist einbetoniert (und hat daher keine Bodenhülse)
❌ Die Tiefe der vorhandenen Bodenhülse beträgt weniger als 23 cm
❌ Die Bodenhülse ist an ihrer schmalsten Stelle enger als 6,3 cm

Sollte einer der beiden letzten Punkte auf deinen Netzpfosten zutreffen, wende dich bitte direkt an unseren Kundenservice. Ohne Gewähr können wir eine Sonderlösung finden.

2️⃣ Setze den Korpus der Wingfield Box (Wingfield Box Body) über den Netzpfostenadapter.

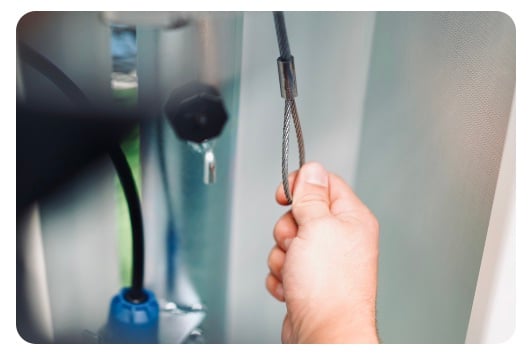

3️⃣ Führe dein Netz durch die Rille des integrierten Netzpfostens und ziehe den Draht auf der gegenüberliegenden Seite nach unten. Befestige ihn am Haken und spanne das Netz erneut. Achte darauf, dass die Box gerade ausgerichtet ist.

💡Tipp: Benutze die mitgelieferte Verlängerungskette, um das Netz an der Box zu befestigen, sollte das Netzseil zu kurz sein.

Schritt 2 | Wingfield Box Brain montieren

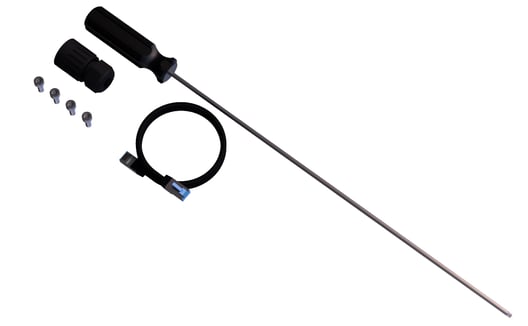

🛠️ In diesem Schritt benötigst Du:

Wingfield Box Brain (Tracking-Modul)

4x Torx Schrauben (Wingfield Box Brain Montage Kit)

1x Spezialschraubendreher (Wingfield Box Brain Montage Kit)

1️⃣ Stecke das Tracking-Modul (Wingfield Box Brain) auf den Korpus der Wingfield Box
2️⃣ Befestige es mit den vier Torx-Schrauben. Nutze den mitgelieferten (verlängerten) Schraubendreher.

⚠️ Achtung: Bitte entferne die Folie auf dem Touchscreen deiner Wingfield Box nicht! Es handelt sich hierbei um einen permanenten Schutz für deinen Display.

Installationsleitfaden🔧

Erster Schritt ist gemacht! Wir führen dich Schritt für Schritt durch die Installation deiner Wingfield Box:

1️⃣ Wingfield Box aufbauen ✔️

➡️ Weiter mit: Wingfield Box mit dem Internet verbinden

Du stehst auf dem Platz und weißt nicht weiter? Wir sind für dich da!

📞 Service Hotline: +49 (0) 511 51525901
💬 WhatsApp: klicke hier
📨 E-Mail: service@wingfield.io

Anleitung 2 | Wingfield Box ohne integrierten Netzpfosten

IMG_7341-1

🛠️ In diesem Schritt benötigst Du:

Wingfield Box Body

Wingfield Box Brain

Montage-Kit (inkl. 2x rutschfester Gummiklebestreifen , Schraubendreher, 2x Netzpfostenschellen)

(langer) Spezialschraubendreher aus dem Wingfield Box Brain Mounting Kit

4x Torx Schrauben
