Die Wingfield Streaming-Kamera liefert den Live-Videostream deines Matches und ist unabhängig vom Dual Camera Module (nur bei Wingfield AI Pro Setups), das für das Tracking zuständig ist. Diese Anleitung zeigt dir verschiedene Montageoptionen für unterschiedliche Setups.
Vorbereitung: Seriennummer / MAC-Adresse notieren

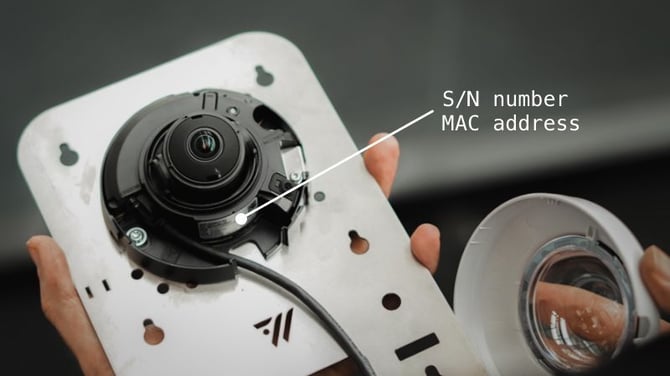

Bevor du mit der Montage beginnst, notiere dir die Seriennummer (S/N) oder MAC-Adresse deiner Kamera – je nach Modell.
- Glas-Dome abnehmen: Löse den Glas-Dome vorsichtig von der Kamera.
- Nummer ablesen: Die S/N-Nummer bzw. MAC-Adresse findest du auf dem Etikett innerhalb der Kamera.
- Nummer fotografieren: Halte die Nummer griffbereit – du brauchst sie später im Schritt Konfiguration.
Wo du deine Kamera platzierst, bleibt dir überlassen
Die Streaming-Kamera kann grundsätzlich überall dort platziert werden, wo du die beste Sicht auf deinen Court bekommst. Wir stellen dir Montageoptionen für die Standardinstallation zur Verfügung – je nach gewünschter Perspektive, Kameramodell (1080p vs. 4K) und deinen individuellen Gegebenheiten kannst du aber auch kreativ werden.
Nachfolgend zeigen wir dir drei Optionen für die Standardmontage direkt am Court. Darüber hinaus findest du Beispiele von Kunden mit Standard- und (selbst-)individualisierten Lösungen.

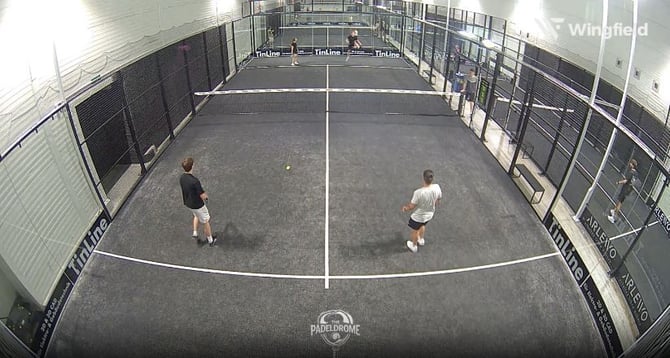

a) Oben auf dem Querbalken / oben auf dem Zaun – Vogelperspektive von oben.

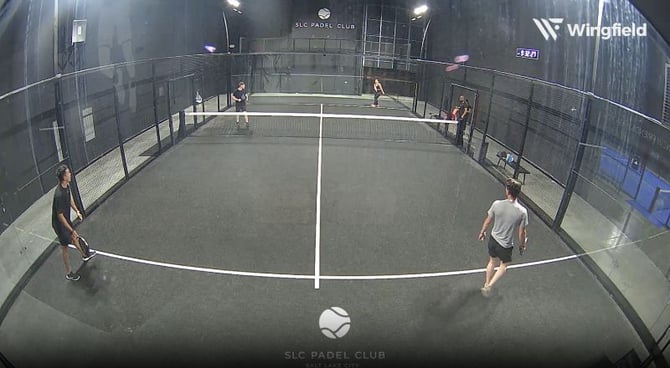

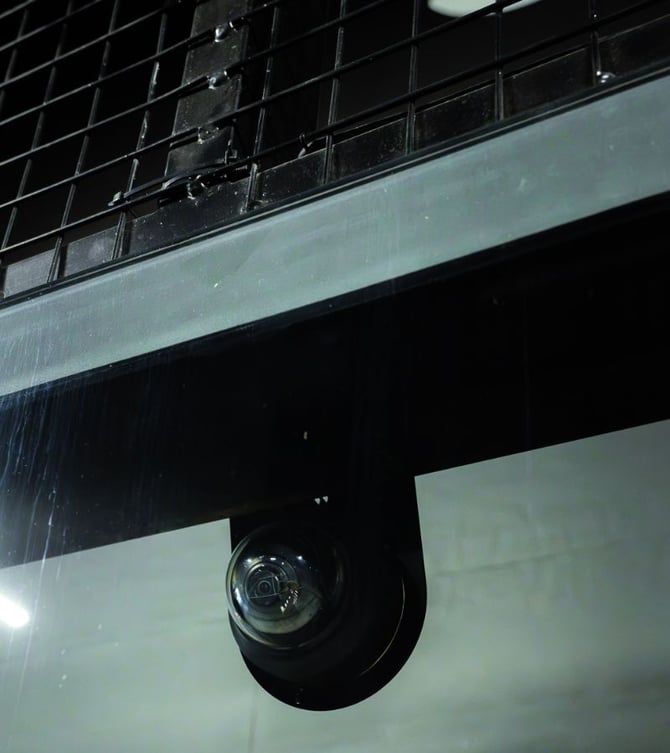

b) Unterhalb des mittleren Querbalkens – für eine nahe Ansicht aus niedrigerer Position durch das Glas.

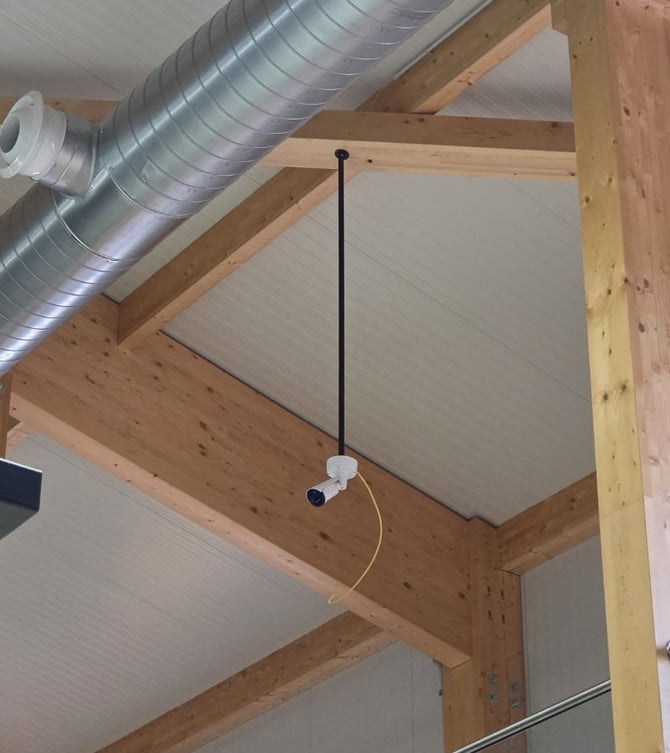

c) Individuallösung (vom Kunden gebaut) – z. B. eine Metallstange, die von der Decke hängt, für eine Top-Perspektive.
☝🏻 Übrigens: Beispiele wie c) sind Inspiration aus der Community und individuell gebaut – dafür bieten wir keine Standard-Montagelösung an.
Montageoptionen für deine Kamera
| Direkt einschrauben |
Feste, dauerhafte Installation. Montiere die Kamera direkt am Padel-Court, an einer Wand oder einer anderen geeigneten Struktur hinter dem Court. |

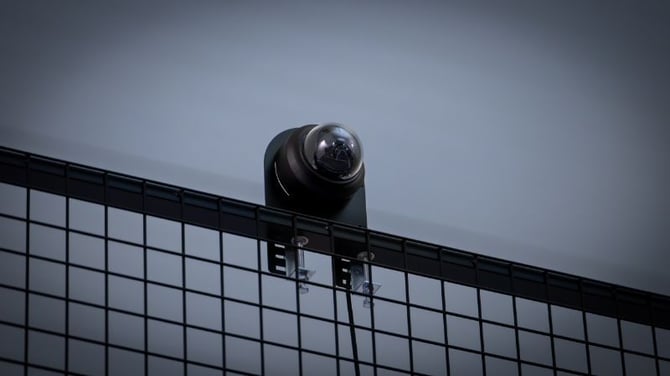

| Schraubklemmen |
Kein Bohren nötig – funktioniert möglicherweise nicht bei Balken, die über die Standardmaße hinausgehen. Miss den Balkendurchmesser vorab, falls du unsicher bist. |

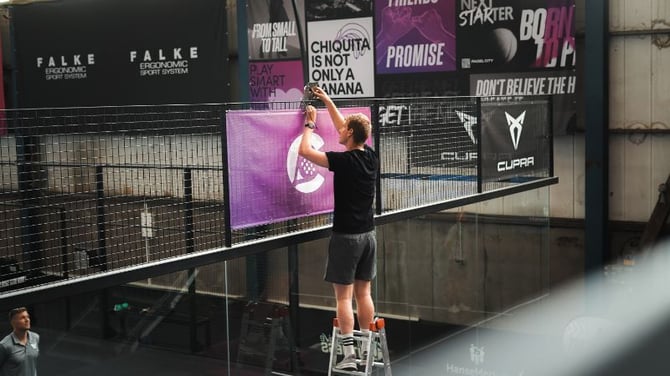

| Kabelbinder |
Am flexibelsten – funktioniert bei jeder Balkenbreite. Um den Kabelbinder zu verlängern und die Kamera an breiteren Balken zu befestigen, verbinde einfach zwei Kabelbinder miteinander. |
Netzwerkkabel anschließen und verlegen
Verlege das 20 m lange Netzwerkkabel von der Kamera zum PoE-Switch. Bei Wingfield Court Setups mit Court Terminal ist der PoE-Switch in der Regel hinter dem Bildschirm montiert.

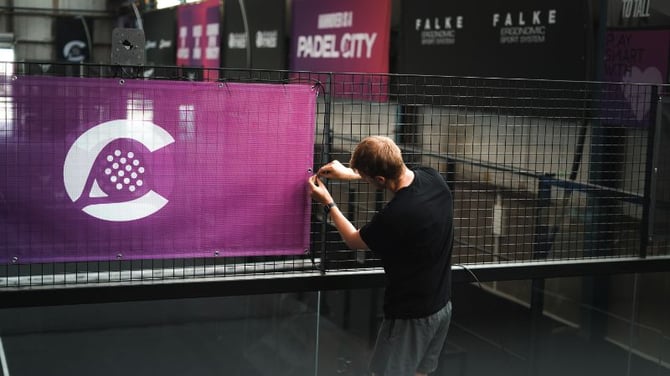

Stecke das Kabel zunächst in die Kameraeinheit und sichere es mit einem Kabelbinder an der Kameraplatte. Verlege das Kabel anschließend entlang der Padel-Court-Struktur und sichere es alle ca. 2 m mit Kabelbindern.
💡 Tipp: Ziehe die Kabelbinder zunächst nicht vollständig fest. Etwas Spielraum erleichtert es, die Kabelführung anzupassen und alle Geräte anzuschließen, bevor du alles final fixierst.
Streaming-Kamera ausrichten
Um die Streaming-Kamera auszurichten, musst du zunächst den Glas-Dome abnehmen. Folge diesen Schritten:
💡 Tipp: Wenn deine Kamera bereits verbunden und konfiguriert ist, nutze den Live-Kamerabild-Feed, um Kamerawinkel und Perspektive einfacher auszurichten.
⚠️ Achtung: Die Ausrichtung der Kamera kannst du nur anpassen, wenn sie an der Wand oder an einem Zaun montiert ist.
 |
Pan = Kamera nach links oder rechts schwenken |
| Tilt = Kamera nach oben oder unten neigen | |
| Rotate = Objektiv um die eigene Achse drehen |
- Drehe die beiden Befestigungsschrauben der Dome-Abdeckung mit dem mitgelieferten Inbusschlüssel gegen den Uhrzeigersinn, um die Abdeckung zu entfernen.
- Passe zunächst den Tilt-Winkel so an, dass dein gewünschter Bildausschnitt berücksichtigt wird.
- Passe den horizontalen Winkel an, damit das Bild nicht auf dem Kopf steht.
- Passe anschließend den Tilt-Winkel so an, dass dein gewünschter Bildausschnitt vollständig abgedeckt ist.
- Setze die Dome-Abdeckung wieder auf die Kamera und ziehe die beiden Befestigungsschrauben fest.
⚠️ Achtung: Drehe das Fokus-/Zoom-Objektiv nach der Demontage des Objektivkörpers niemals mit Kraft. Dies kann durch einen Motorfehler zu einer fehlerhaften Bildschärfe führen.
Wie geht's weiter?
Je nach deinem Setup und der Reihenfolge, in der du die einzelnen Komponenten installierst, kannst du mit einer der folgenden Anleitungen fortfahren:
- ➡️ Court Terminal montieren – Padel (nur Wingfield Cam+ und Wingfield AI Pro)
- ➡️ Dual Camera Module montieren – Padel (nur Wingfield AI Pro)
- ➡️ Court-Kalibrierung durchführen (nur Wingfield AI Pro)
