Streaming Camera Installation – Padel

Erfahre, wie du deine Wingfield Streaming-Kamera (HD und 4K) auf einem Padel Court montierst und korrekt ausrichtest – mit drei Montageoptionen für jede Art von Court-Konstruktion.

Diese Installationsanleitung gilt für die folgenden Systemtypen:

  • ✔ Wingfield Cam+
  • ✔ Wingfield AI Pro

camera models

Die Wingfield Streaming-Kamera liefert den Live-Videostream deines Matches und ist unabhängig vom Dual Camera Module (nur bei Wingfield AI Pro Setups), das für das Tracking zuständig ist. Diese Anleitung zeigt dir verschiedene Montageoptionen für unterschiedliche Setups.

In diesem Artikeln erfährst Du:

  • ✔ Wo du die MAC-Adresse bzw. Seriennummer (S/N) deiner Kamera findest (🔗 Quick Link)
  • ✔ Wo Du deine Kamera am besten montierst (🔗 Quick Link)
  • ✔ Welche Montageoptionen Du für die HD- und 4K-Kamera hast (🔗 Quick Link)

Bevor du startest: MAC-Adresse notieren

Notiere dir vor der Montage die Seriennummer (S/N) oder MAC-Adresse deiner Kamera. Welche von beiden du brauchst, hängt vom Kameramodell ab.

  1. Nimm die Glaskuppel vorsichtig von der Kamera ab.
  2. Die Seriennummer bzw. MAC-Adresse findest du auf dem Etikett im Inneren der Kamera.
  3. Schreib sie dir auf oder mach ein Foto. Du brauchst sie später bei der Konfiguration.

Wo du deine Streaming Camera platzierst

Grundsätzlich kannst Du die Streaming Camera überall dort anbringen, wo sie den besten Blick auf deinen Court hat. Wir liefern Montagematerial für eine Standardinstallation. Je nach gewünschter Perspektive, Kameramodell (1080p oder 4K) und deinen Gegebenheiten vor Ort kannst du aber auch kreativ werden. Hier zeigen wir dir zwei Optionen für die Standardmontage direkt am Court:

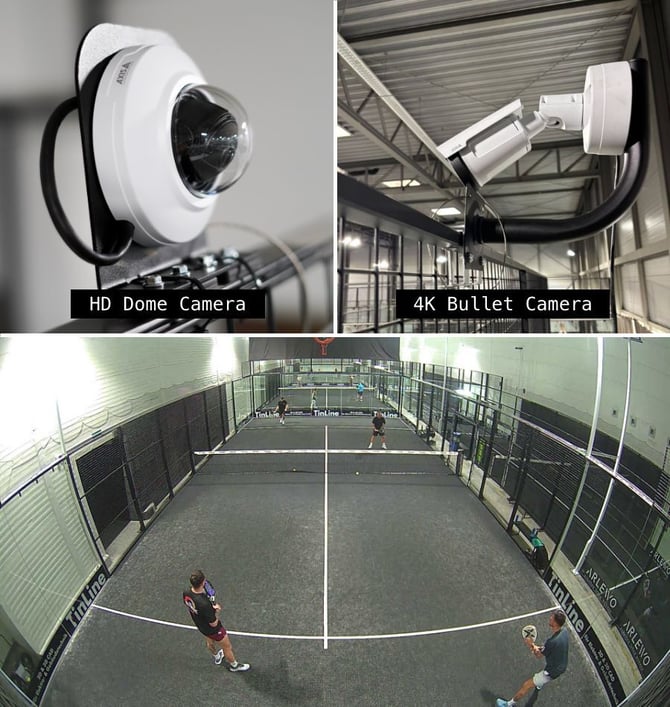

a) Oben auf der Querstrebe / oben auf dem Zaun: Vogelperspektive von oben

cam perspective 1

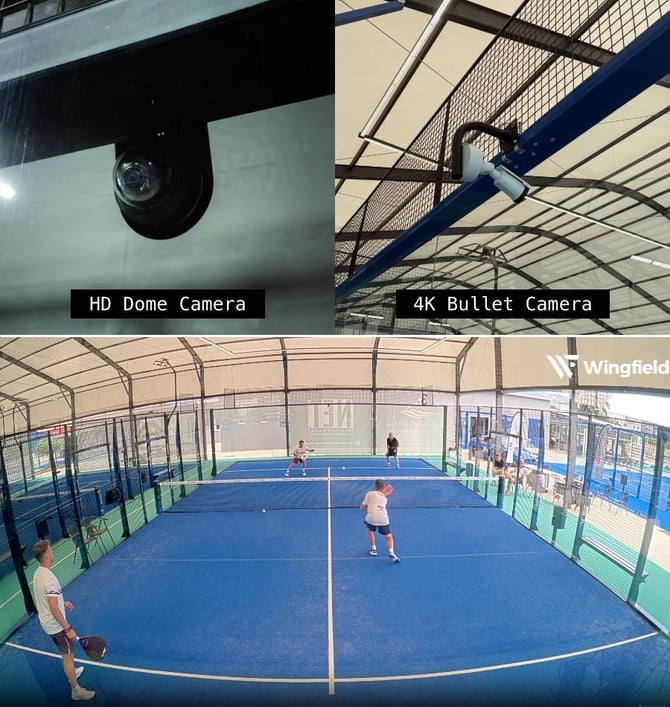

b) Unterhalb der mittleren Querstrebe: Nähere Perspektive aus niedrigerer Position durch das Glas

perspective 2





Montageoptionen für deine Streaming Camera am Padel-Court

☝🏻 Übrigens: Wir liefern in der Regel verschiedene Montageoptionen mit. Wähle die, die am besten zu deinem Court passt.

Schraubklemmen (Standard für unsere 4K Bullet Cam),

Anleitung unten ⬇️



Kein Bohren nötig. Funktioniert eventuell nicht bei Streben, die über die Standardmaße hinausgehen. Miss im Zweifel vorher den Durchmesser deiner Strebe.

Magnete (Standard für unsere HD Dome Cam), Anleitung unten ⬇️

 Sehr flexibel, passt auf jede Strebenbreite. Sichere die Kamera zusätzlich mit Kabelbindern.
Direktverschraubung

Dauerhafte Installation. Montage direkt am Padel-Käfig, an einer Wand oder an einer anderen geeigneten Struktur hinter dem Court.

Standardmontage HD Dome Cam (Magnetbefestigung)

⚠️ Achtung: Die Magnete sind extrem stark. Lass sie auf keinen Fall zusammenschnappen.



💡 Tipp: Erledige die Schritte 1–5 am besten am Boden und steig erst ab Schritt 6 auf die Leiter

  1. Kamera an der Montageplatte befestigen: Schraub die Kamera mit zwei M4-Schrauben und Muttern an die Kamera-Montageplatte.

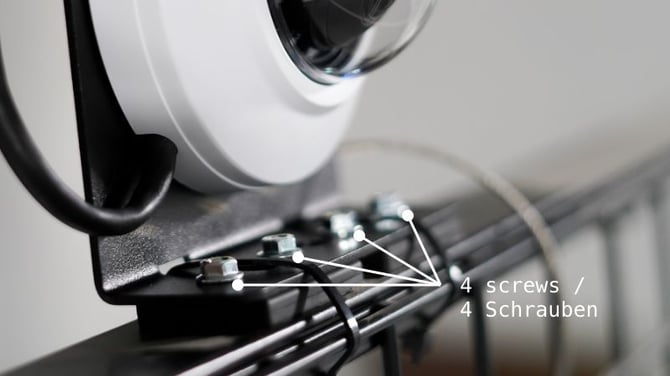

  2. Magnete anbringen: Setz die Magnete auf die Montageplatte, schraub die Muttern auf die vier Schrauben der Magnete und zieh sie fest an.
    magnetschrauben
  3. LAN-Kabel anschließen: Nimm die Glaskuppel ab und schließ das LAN-Kabel an die Kamera an.
  4. Zugentlastung anbringen: Führ einen Kabelbinder durch die beiden kleinen Schlitze in der Montageplatte und fixiere damit das LAN-Kabel. Zieh den Kabelbinder noch nicht ganz fest, damit du die Kabellänge beim Ausrichten der Kamera noch anpassen kannst. Festgezogen wird er in Schritt 8.

    Zugentlastung

  5. Glaskuppel wieder aufsetzen: Führ das LAN-Kabel dabei durch die kleine Öffnung in der Kuppel.

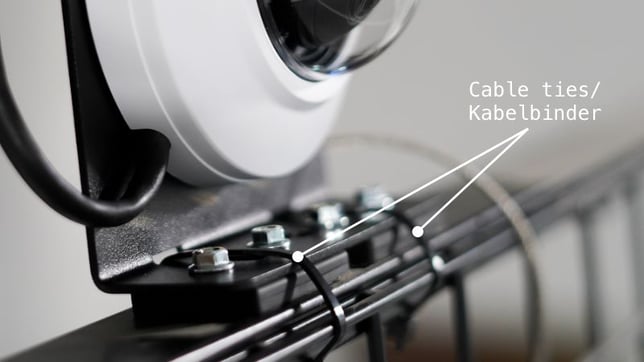

  6. Kamera positionieren und sichern: Sobald du die endgültige Position gefunden hast, führ zwei Kabelbinder durch die vorgesehenen Schlitze und um die Querstrebe des Courts. Das sichert die Magnetbefestigung zusätzlich.

    cable ties

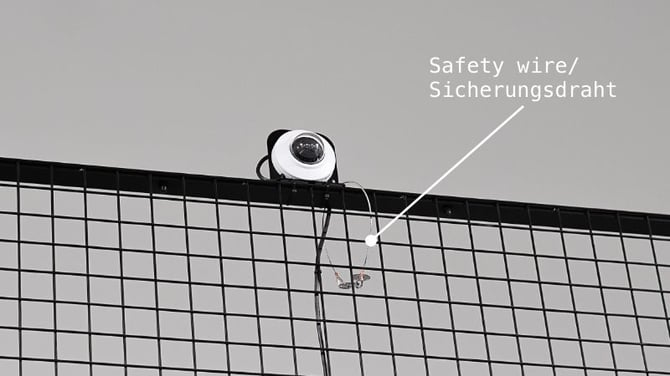

  7. Sicherungsseil anbringen: Führ die Drahtschlaufe durch das größere Loch in der Montageplatte und um die Querstrebe. Sie dient als zusätzliche Sicherung, falls sowohl Magnete als auch Kabelbinder versagen.
    safety wire
  8. Zugentlastung festziehen: Sobald die Kamera endgültig sitzt und die Kabellänge passt, zieh den Kabelbinder am LAN-Kabel fest.



Standardmontage 4K Bullet Cam (Schraubklemmen)

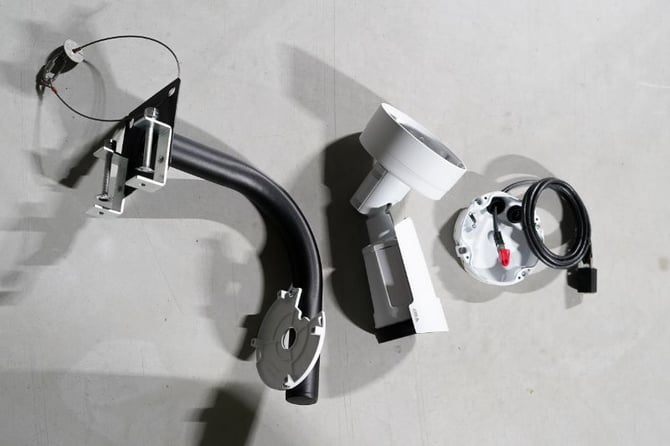

Bau zuerst den Montagearm der 4K-Kamera zusammen. Die Kamera wird in der Regel unmontiert geliefert. So kannst du vor der Installation die MAC-Adresse bzw. Seriennummer (S/N) fotografieren.

    bullet cam 1

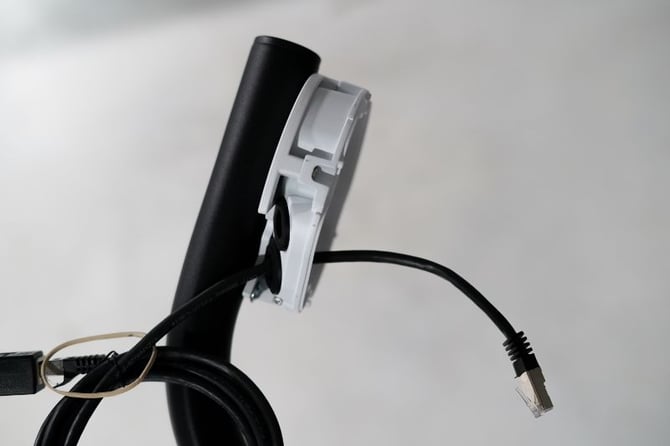

    1. Kamerahalterung anbringen: Führ das LAN-Kabel durch die Öffnung im Mittelteil der Kamerahalterung (rechtes Teil auf dem Bild oben). Befestige das Teil dann mit den 4 mitgelieferten Schrauben am Montagearm.
      bullet cam 2

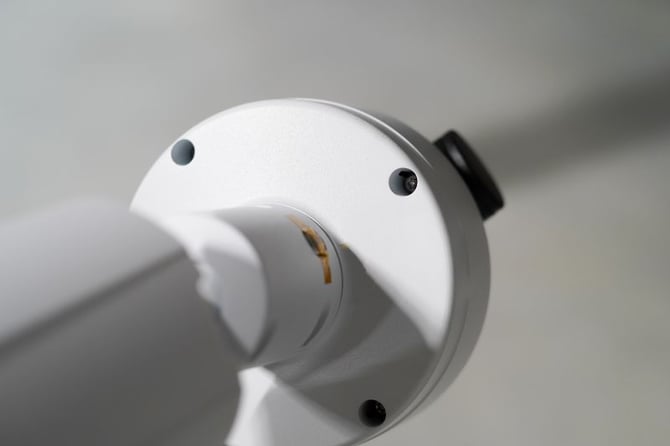

    2. 4K-Kamera montieren: Setz die Kamera auf die Halterung und befestige sie mit den restlichen 4 Schrauben.
      bullet cam 3

    Jetzt kannst du die Kamera samt Montagearm am Padel-Käfig anbringen, entweder oben auf der oberen Querstrebe oder kopfüber hinter dem Glas.

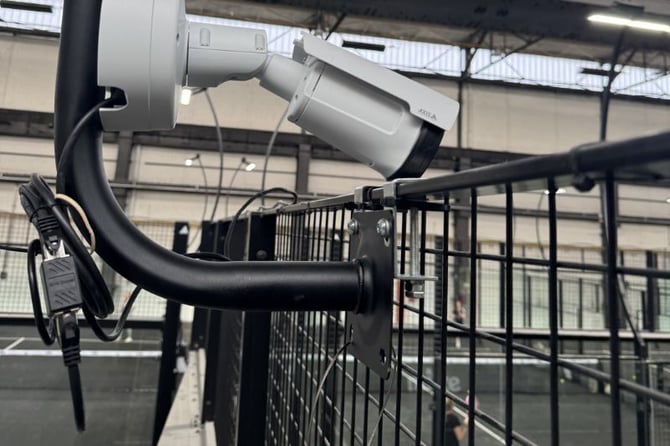

      1. Klemmen anbringen: Leg die Schraubklemmen um die Querstrebe des Padel-Käfigs und zieh die Klemmschrauben fest an.
        bullet cam 2-1

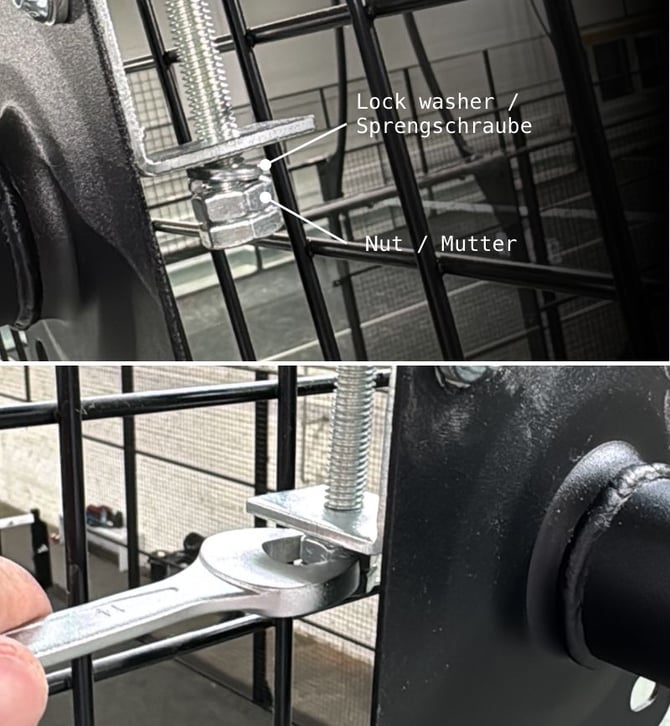

      1. Mittelmutter sichern: Zieh die Mittelmutter mit einem Schraubenschlüssel oder Drehmomentschlüssel fest gegen die Sicherungsscheibe.
        bullet cam 1 – 1-1

      ⚠️ Achtung: Die Mutter muss vollständig gegen die Sicherungsscheibe angezogen sein, damit die Verbindung sicher arretiert ist.

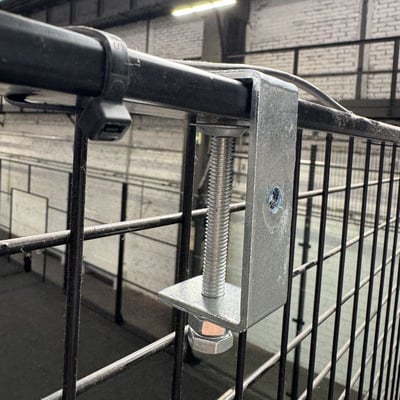

      💡 Tipp: Sollte zwischen Zaun und Kamerahalterung nicht genügend Platz sein, um die Mutter mit einem Schrauben- oder Drehmomentschlüssel festzuziehen, demontiere die Kamerahalterung zunächst von den beiden Schraubklemmen. Befestige und ziehe die Schraubklemmen separat fest und montiere anschließend die Kamerahalterung wieder.

      bullet cam 2-2

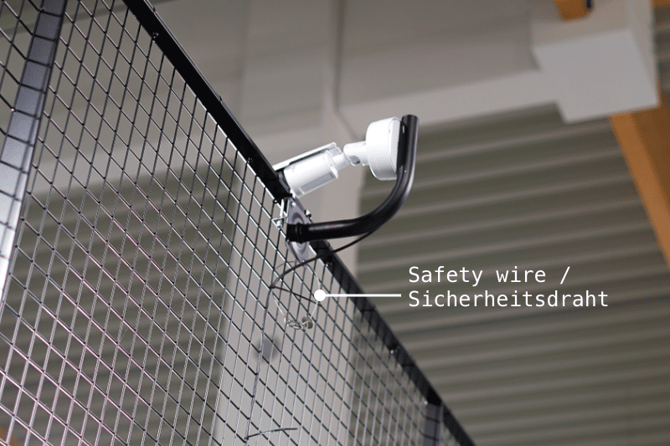

      1. Sicherungsdraht anbringen: Führ die Drahtschlaufe durch das größere Loch in der Montageplatte und um die Querstrebe. Sie dient als zusätzliche Sicherung, falls die Schraubklemmen versagen.
        bullet cam 3



      LAN-Kabel anschließen & verlegen

      wiring

      Verlege das 20-m-LAN-Kabel von der Kamera zum PoE-Switch, der in der Regel hinter dem Court Terminal installiert ist.

      1. Kabelweg planen: Entscheide, ob du an der Kamera oder am Court Terminal startest. Überleg dir, wo du überschüssiges Kabel ordentlich verstauen kannst.

      💡 Tipp: Verleg das Kabel am besten oben entlang des Käfigs. Nutze nach Möglichkeit die vorhandenen Kabelkanäle der Court-Beleuchtung.

      1. Kabel locker fixieren: Befestige das Kabel alle paar Meter mit Kabelbindern am Käfig. Zieh sie noch nicht ganz fest, damit du das Kabel noch verschieben kannst.
      2. Kabelverlegung abschließen: Sobald das Kabel richtig liegt, roll überschüssiges Kabel ordentlich auf und fixiere es. Ergänze bei Bedarf weitere Kabelbinder und zieh alle fest.
      3. Kabelbinder kürzen: Schneide die überstehenden Enden mit der mitgelieferten Seitenschneider-Zange ab.



      ⚠️ Achtung: Bring bei Outdoor-Installationen den wasserdichten Steckverbinder am LAN-Kabel an, das zur Streaming Camera führt. Das Gegenstück sollte bereits an der Streaming Camera montiert sein.



      Was kommt jetzt?

      Um das Streaming-Camera-Setup abzuschließen, fahre mit dem Artikel zur Streaming Camera Konfiguration fort.

      ⚠️ Achtung: Das Court Terminal muss bereits installiert und eingeschaltet sein, bevor du mit der Konfiguration fortfahren kannst.
