Das Wingfield Court Terminal vereint Touchdisplay und PC in einer leistungsstarken Einheit. Dieser Artikel richtet sich an Platzbetreiber und Installations-Teams, die das Terminal an einem Padel-Court montieren. Plane dafür 20–30 Minuten ein und halte das mitgelieferte Montage-Set bereit.
💡 Tipp: Lege dir vor Beginn alle Schrauben und die passenden Werkzeuge (Kreuzschlitz- bzw. Sechskantschlüssel für M8/M5/M4) griffbereit hin – das spart Zeit während der Installation.

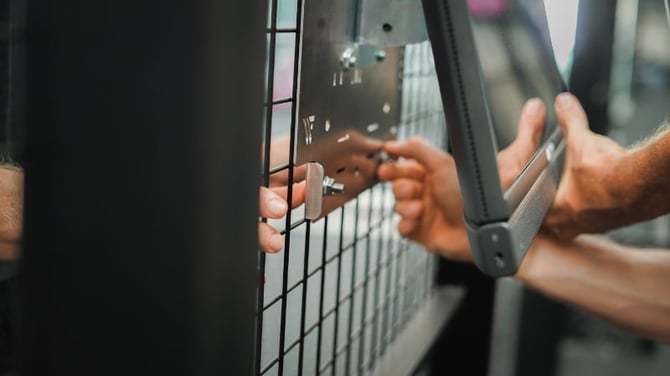

a. Montageplatte am Padel-Käfig befestigen
Die Montageplatte ist die Basis für die gesamte Halterung.
- Befestige die beiden horizontalen U-Profile an der Innenseite des Käfigs, in der gewünschten Montagehöhe.
- Setze die Montageplatte als Gegenstück so auf die beiden U-Profile, dass die Aussparungen an den Ecken exakt einrasten.
- Führe an allen vier Ecken je eine M8-Schraube (25 mm Länge, 8 mm Durchmesser) von der Spielfeldinnenseite durch U-Profl und Montageplatte und verschraube die passende Mutter auf der Außenseite des Courts.
⚠️ Achtung: Prüfe vor dem Festziehen, dass die Platte gerade sitzt.
b. Bildschirmhalterung montieren und Kabel verlegen
Als Nächstes montierst du die Bildschirmhalterung, die später Touchdisplay und PoE-Switch trägt.
- Positioniere die Halterung für das Display auf der Montageplatte und richte es an den vorgebohrten Löchern aus.
- Verschraube die Halterung mit vier M5-Schrauben (16 mm Länge, 5 mm Durchmesser) von der Spielfeldinnenseite durch U-Profile und Montageplatte.
- Führe alle zum Court Terminal führenden Kabel durch den Haltearm nach unten (LAN-Kabel von deiner/deinen Streaming-Kamera(s) und je nach Setup auch das Stromkabel).
c. Bildschirm an der Halterung montieren
Jetzt wird das Display selbst befestigt.
- Setze die rückseitigen Halterungspunkte des Bildschirms auf den Haltearm auf.
- Fixiere den Bildschirm an den vier Hauptpunkten mit Schrauben (10 mm Länge, 4 mm Durchmesser) inklusive Unterlegscheibe.
- Befestige die Halterung für deinen PoE-Switch mit 2× Schrauben (10 mm Länge, 4 mm Durchmesser) seitlich an der Bildschirmhalterung.
- Setze den PoE-Switch in seine Halterung ein.
💡 Tipp: Wähle die Seite der PoE-Halterung so, dass sie zur Richtung passt, aus der das Stromkabel zu den Anschlüssen am Display geführt wird – so verläuft die Verkabelung sauber und ohne Überkreuzung am Haltearm.
d. Anschlüsse des PoE-Switches verbinden
Wie viele Geräte du am PoE-Switch anschließt, hängt von deinem Court-Setup und der gewünschten Internetverbindung ab. Der Switch bietet mehrere Ports und damit entsprechend Flexibilität. Du hast folgende Optionen:
- Streaming-Kamera(s) anschließen: Du kannst bis zu zwei Kameras über den PoE-Switch mit Strom versorgen. Verwende dafür ein Ethernet-Kabel (CAT6a oder besser). Die Streaming-Kameras müssen dabei in einen der PoE-Ports eingesteckt werden, da dieser Port sowohl die Stromversorgung als auch die Datenübertragung übernimmt.
- Internetverbindung per LAN: Wenn du den Wingfield Court per LAN-Kabel mit dem Internet verbindest, ist dafür kein PoE-Port nötig – ein regulärer LAN-Port am Switch reicht aus. Das System kann aber auch über WIFI betrieben werden.
⚠️ Achtung: Bei einem Wingfield AI Pro Setup wird nur die Streaming-Kamera über den PoE-Switch angeschlossen – nicht das Dual Tracking Camera Module (DCM). Das DCM wird direkt am dafür vorgesehenen DCM-Anschluss des Displays angeschlossen.
e. Rückseitige Anschlüsse des Bildschirms verbinden
Jetzt verbindest du die Kabel an der Rückseite des Terminals – dort befinden sich drei Anschlüsse:
- 🛜 Switch – zur Verbindung mit Streaming-Kameras (und Netzwerk)
- 👁️🗨️ Dual Tracking Camera Module (DCM) – nur bei Installation eines Wingfield AI Pro Systems!
- 🔌 Strom – zur Stromversorgung des gesamten Systems (inkl. Kameras)
⚠️ Achtung: Verbinde die Kabel nur bei ausgeschaltetem Gerät und stecke jeden Stecker in den dafür vorgesehenen, passenden Port.
