Court Terminal Installation

Diese Installationsanleitung gilt für folgende Systemtypen:

Der Wingfield Court Terminal vereint Touchdisplay und PC in einem Gerät. Diese Anleitung richtet sich an Betreiber und Installationsteams, die das Gerät auf einem freistehenden Pole für Pickleball- oder Tennisplätze montieren.

In diesem Artikel erfährst Du:

✔ Wie Du den Court Terminal an unserer Pole-Lösung montierst
✔ Wie Du den Court Terminal mit den anderen Geräten verbindest (Quick link)

Wir empfehlen die Pole-Installation, wenn...

keine Wand oder kein Zaun zur Verfügung steht.
Du zwei Court Terminals Rücken an Rücken an einem gemeinsamen Pole installieren möchtest.

💡 Tipp: Befindest du dich noch in der Planungsphase und möchtest, dass sich der Pole optisch nahtlos in dein Platzkonzept einfügt? Falls du bereits mit einem Zaunbauer für die Einzäunung deines Platzes zusammenarbeitest, frag dort nach einer individuellen Lösung im gleichen Stil wie der Rest deiner Zäune – anstatt unseren Standard-Pole zu bestellen.

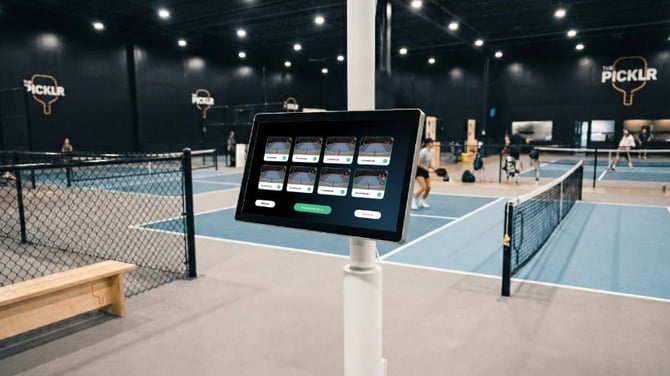

1. Den richtigen Standort für den Pole finden

Die optimale Position hängt von deinem Setup ab. Da der Pole auch für die Montage der Dual Tracking Camera (Wingfield AI Pro) genutzt werden kann, ist der Abstand zur Seitenlinie entscheidend für eine gute Tracking-Qualität. Was für dich relevant ist, hängt von deinem Setup ab:

Setup	Worauf es bei der Positionierung ankommt
Wingfield Cam+	Kein fester Mindestabstand nötig – wähle die Position nach praktischer Nutzbarkeit während des Spiels (z. B. guter Zugang, keine Behinderung des Spielfelds).
Wingfield AI Pro (oder geplantes Upgrade)	Positioniere den Pole auf Höhe der Netzlinie – seitlich neben dem Platz, mittig zur Netzhöhe. Halte dich an die empfohlenen Abstände in der Tabelle unten, um eine präzise Tracking-Qualität sicherzustellen.

💡 Tipp: Planst du aktuell nur ein Cam+ Setup, überlegst aber ein späteres Upgrade auf AI Pro? Dann positioniere den Pole direkt nach den AI-Pro-Standards – so sparst du dir eine spätere Umverlegung.

Multi-Court-Setup mit Rücken-an-Rücken-Installation

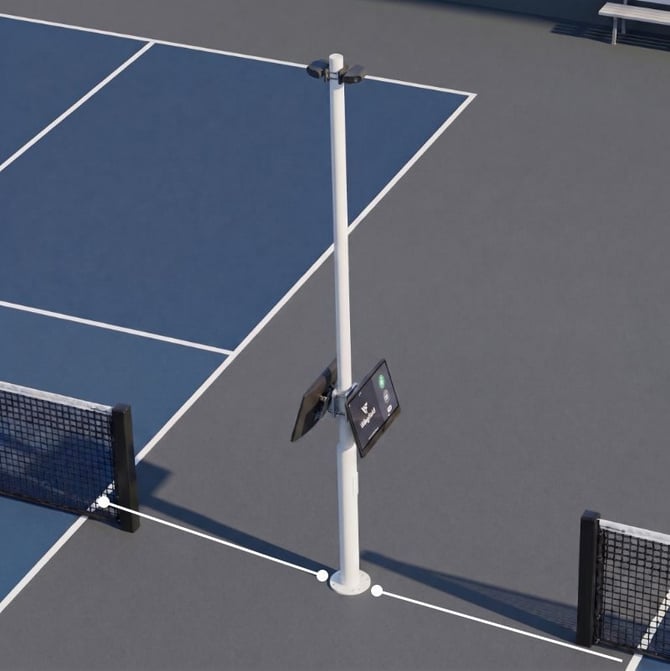

Die richtigen Pole-Abstände für dein Wingfield AI Pro Setup

Miss den Abstand von der Pole-Mitte zur Seitenlinie bzw. Grundlinie. Planst du ein Wingfield Cam+ Setup ohne Tracking und ohne Pläne, zukünftig zu upgraden, kannst du diesen Abschnitt überspringen und direkt mit Schritt 2 fortfahren.

Sport	Abstand zur Seitenlinie	Bewertung
Tennis	<2 m / <6.6 ft	⏳ TBD
	2 m / 6.6 ft	✅ Gut
	3 m / 9.8 ft	✅ Gut
	4 m / 13.1 ft	⚖️ OK
	> 4 m / >13.1 ft	❌ Schlecht
Pickleball	< 1.2 m / <4 ft	⏳ TBD
	1.2–1.8 m / 4-6 ft	✅ Gut
	1.8–3.0 m / 6-10 ft	⚖️ OK
	> 3.0 m / >10 ft	❌ Schlecht

2. Das Loch bohren und den Pole verankern

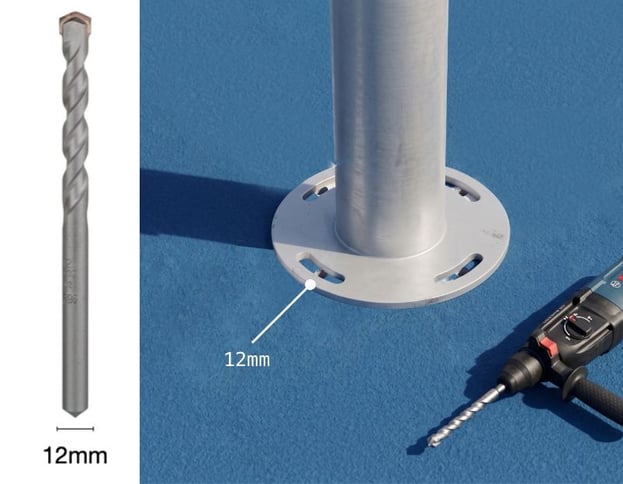

⚠️ Achtung: Für diesen Schritt benötigst du eine Bohrmaschine oder einen Bohrhammer sowie einen 12-mm-Steinbohrer.

Schritt für Schritt:

Für Wingfield AI Pro: Miss die erforderlichen Abstände zu den Seitenlinien des Platzes (siehe Tabelle oben).
Positioniere die Bodenplatte mit dem unteren Pole-Element exakt an deinem markierten Ort und markiere deine Bohrlöcher durch die vier Schlitze der Bodenplatte.
Bohre mit einem 12-mm-Steinbohrer und Bohrhammer in den Untergrund.
Entferne das Bohrmehl aus den Löchern mit einem Staubsauger

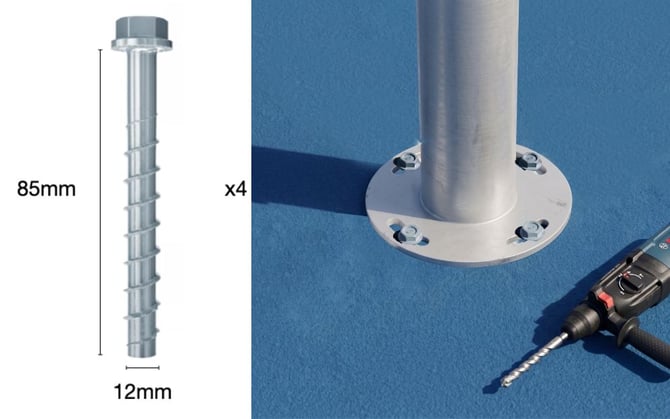

Setze die vier 85-mm-Bodenanker durch die Schlitze und ziehe sie fest an, um die Bodenplatte sicher zu verankern.

💡 Tipp: Markiere die Länge der Anker (85 mm) mit Klebeband auf deinem Bohrer, damit du garantiert tief genug bohrst.

3. Die drei Pole-Segmente montieren

In diesem Schritt baust du die Segmente des Poles nacheinander direkt auf das untere Segment mit der zuvor verankerten Bodenplatte auf.

☝🏻 Übrigens: Planst du später ein Dual Camera Module (DCM) für dein Wingfield AI Pro Setup am oberen Pole-Segment zu montieren, ist dieser Schritt besonders wichtig.

Setze das mittlere Pole-Segment auf und verschraube es mit dem unteren Segment.
Setze das obere Segment auf. Richte es so aus, dass die Befestigungsmöglichkeit für das Dual Camera Module gerade auf den Platz zeigt – nur so kann die Kamera später das Spielfeld gerade erfassen. Hier findest Du die Anleitung zur Montage des Dual Camera Module am Pole.

⚠️ Achtung: Ist ein Segment in sich verdreht und zeigt nicht exakt Richtung Spielfeld, löse den innen liegenden Klemmring zwischen mittlerem und oberem Segment, richte das Segment neu aus und ziehe den Klemmring anschließend wieder fest.

4. Den Pole Mount am Pole befestigen

Der Pole Mount ist eine Adapterplatte, die du mit U-Bügeln (Rohrschellen) am Pole befestigst. Der Screen wird im nächsten Schritt an diesem Pole Mount verschraubt.

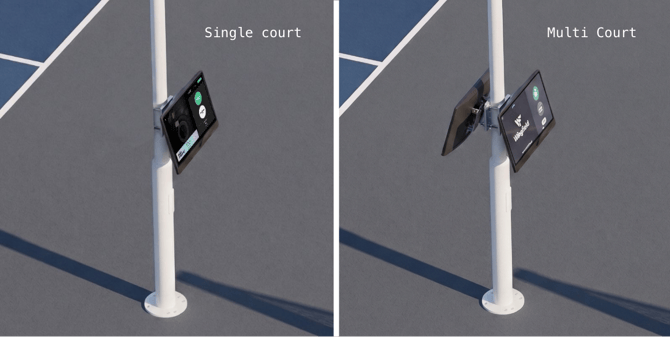

Der Ablauf unterscheidet sich leicht, je nachdem, ob du ein einzelnes oder zwei Court Terminals installierst:

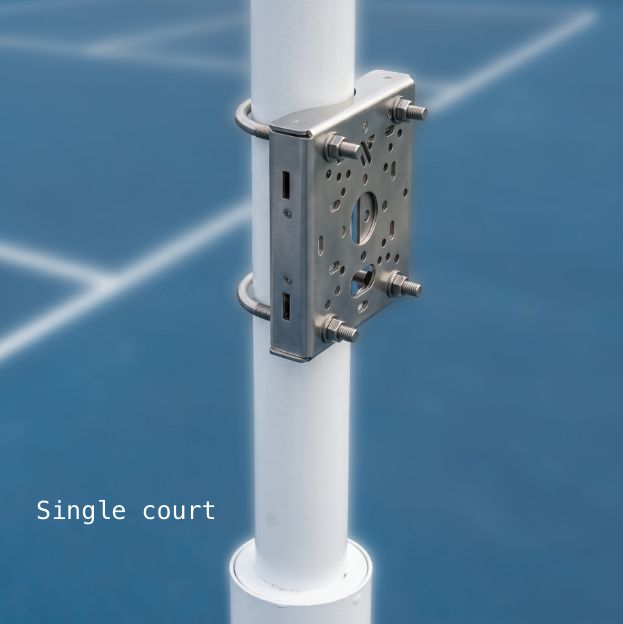

a. Einzelnes Court Terminal

Positioniere den Pole Mount in gewünschter Höhe am Pole, ausgerichtet Richtung Platz.
Führe die U-Bügel um den Pole und durch die Bohrungen des Pole Mounts.
Ziehe die Muttern gleichmäßig an bis der Pole Mount fest und plan am Pole anliegt.

b. Zwei Court Terminals Rücken an Rücken

Für diese Konfiguration verwendest du eine größere Pole-Mount-Variante mit Befestigungspunkten auf beiden Seiten – für jedes Terminal einen.

Positioniere den Pole Mount in gewünschter Höhe am Pole, ausgerichtet Richtung beider Plätze.
Führe die vier langen Schrauben durch die Bohrungen des Pole Mounts – jeweils links und rechts außerhalb des Poles.
Ziehe die vier Muttern gleichmäßig an, bis der Pole Mount fest und plan am Pole anliegt.

⚠️ Achtung: Prüfe vor dem endgültigen Festziehen, dass der Pole Mount exakt waagerecht ausgerichtet ist – das ist die Basis für beide später montierten Mounting Plates.

5. Den Display-Montagearm am Pole Mount befestigen

💡 Tipp: Hol dir eine Kollegin oder einen Kollegen zur Unterstützung für die nächsten Schritte.

Schritt für Schritt:

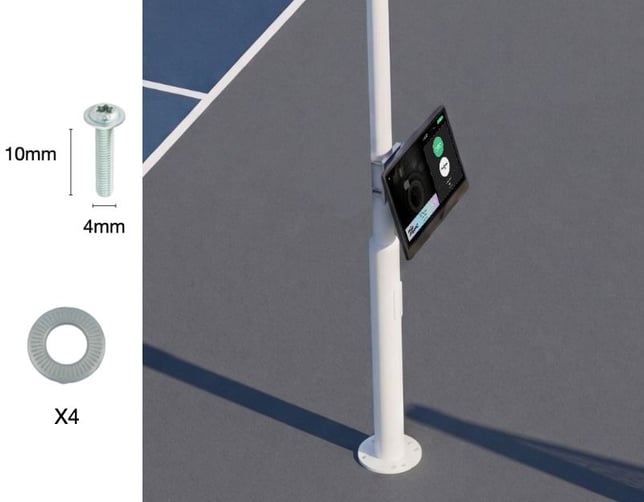

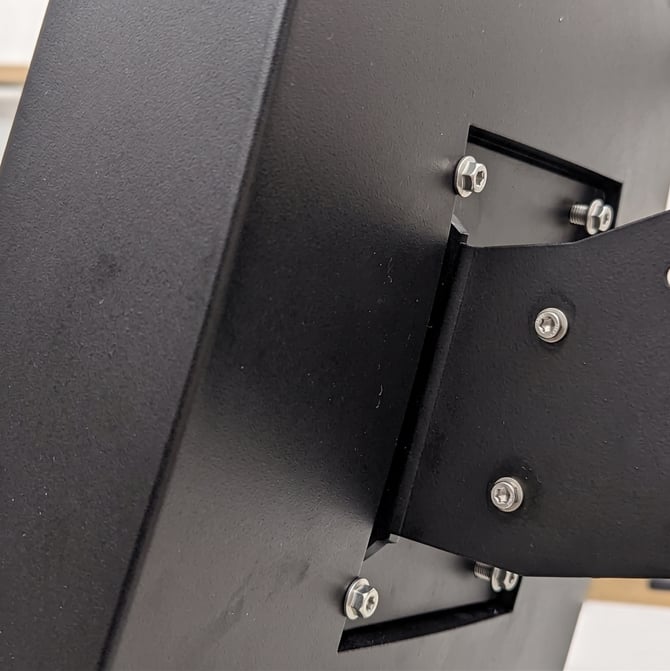

Positioniere den Montagearm für den Screen auf der Platte und richte die Bohrungen aus. Befestige den Arm mit vier M5-Bolzen (16 mm Länge, 5 mm Durchmesser).
Positioniere die rückseitigen Befestigungspunkte des Displays auf dem Arm. Sichere das Display an den vier Hauptpunkten mit Bolzen (10 mm Länge, 4 mm Durchmesser) inkl. Unterlegscheiben.

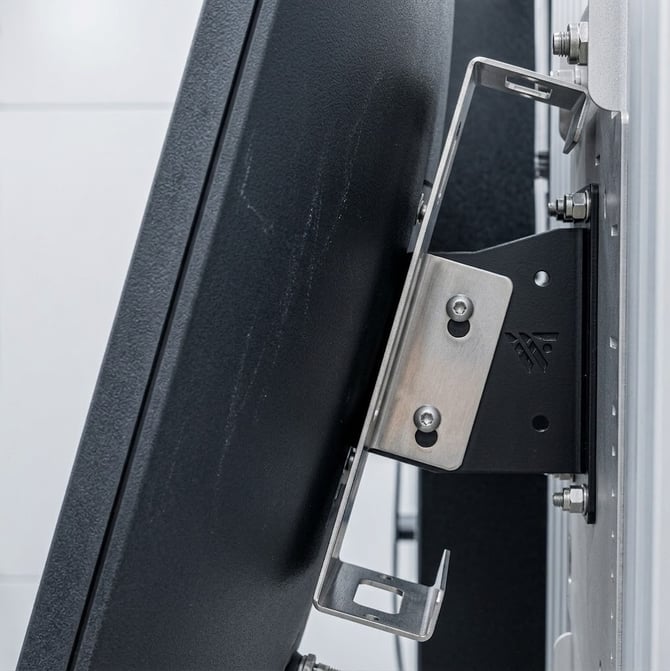

Befestige nun die Halterung für deinen PoE-Switch seitlich am Montagearm des Displays mit 2x Bolzen (10 mm Länge, 4 mm Durchmesser).

💡 Tipp: Wähle die Seite der PoE-Halterung passend zur Kabelführung zu den Anschlüssen am Display – das hält die Verkabelung sauber und verhindert Überkreuzungen am Arm.

6. Die Ports des PoE-Switches anschließen

Setze den PoE-Switch nun in die dafür vorgesehene Halterung ein, die du zuvor am Montagearm des Screens befestigt hast.

Wie viele Geräte du am PoE-Switch anschließt, hängt von deinem Platz-Setup und der gewünschten Internetverbindung ab. Der Switch verfügt über mehrere Ports und bietet dir dadurch Flexibilität:

Streaming-Kamera(s) anschließen: Du kannst bis zu zwei Kameras über den PoE-Switch mit einem Ethernet-Kabel (CAT6a oder höher) mit Strom versorgen. Streaming-Kameras müssen an einen der PoE-Ports angeschlossen werden, da dieser sowohl Strom als auch Datenübertragung übernimmt.
Court Terminal anschließen: Verbinde Switch und Court Terminal über ein Ethernet-Kabel (CAT6a oder höher). Nutze dafür einen der Standard-Ethernet-Ports des Switches.
Internetverbindung per LAN (optional): Möchtest du deinen Wingfield Court per LAN-Kabel mit dem Internet verbinden, benötigst du dafür keinen PoE-Port – ein Standard-LAN-Port am Switch genügt.

⚠️ Achtung: In einem Wingfield AI Pro Setup wird ausschließlich die Streaming-Kamera an den PoE-Switch angeschlossen – nicht das Dual Camera Module (DCM). Das DCM wird direkt an den dafür vorgesehenen DCM-Port am Display angeschlossen.

7. Die rückseitigen Ports des Displays anschließen

Verbinde nun die Kabel auf der Rückseite des Geräts – es gibt drei Anschlüsse:

🛜 PoE-Switch – zur Verbindung mit Streaming-Kameras (und Netzwerk)
🔌 Strom – zur Stromversorgung deines gesamten Systems (inkl. Kameras)
👁️‍🗨️ Dual Tracking Camera Module (DCM) – nur bei Installation eines Wingfield AI Pro Systems!

⚠️ Achtung: Kabel nur bei ausgeschaltetem Gerät anschließen, jeden Stecker in den passenden Port stecken.

Fertig! Wie geht's weiter? 🎉

Je nach Setup und Installationsreihenfolge der einzelnen Komponenten kannst du mit einem der folgenden Guides weitermachen:

➡️ Mounting-Optionen für Streaming-Kamera – Pickleball & Tennis
➡️ Dual Camera Module montieren – Pole (nur Wingfield AI Pro Setups)

Du stehst gerade auf dem Platz und weißt nicht mehr weiter? Wir sind für dich da!

📞 Service hotline: 🇺🇸 +1 929 395 1078 | 🇪🇺 +49 511 51525901

💬 WhatsApp: hier klicken

📨 E-Mail: service@wingfield.io
