Diese Installationsanleitung gilt für die folgenden Systemtypen:
-
❌ Wingfield Cam+
- ✔ Wingfield AI Pro

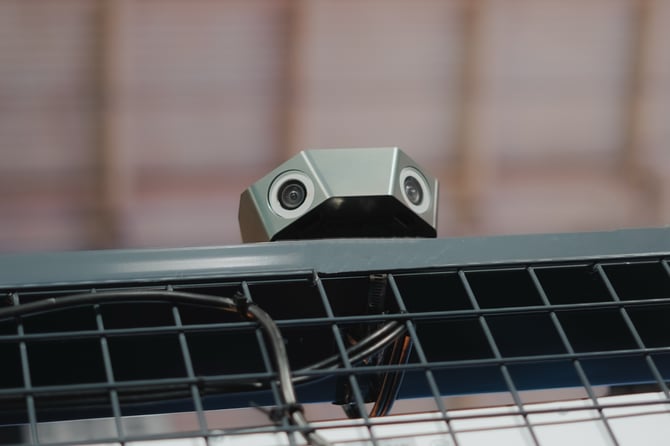

Das Wingfield Dual Camera Module (DCM) ist die Tracking-Kameraeinheit deines Wingfield AI Pro Systems. Es wird mittig über dem Court-Zugang (Portal) montiert.
In diesem Artikel erfährst Du:
- ✔ Was Du bei der Installation beachten solltest, um eine optimale Tracking-Performance zu gewährleisten (🔗 Quick Link)
- ✔ Welche Montageoptionen Dir zur Verfügung stehen (🔗 Quick Link)
Optimale Ausrichtung deiner Dual Tracking Camera
Bevor wir dir die drei Montageoptionen zeigen, ein wichtiger Punkt vorab: die Ausrichtung und Kalibrierung der Kamera. Sie entscheidet unabhängig von der gewählten Montageart darüber, ob das Tracking später zuverlässig funktioniert. Damit die Kamerawinkel den gesamten Court abdecken können, muss das DCM minimal in den Court hineinragen. Bei 🔗 Montageoption 1 stellen das die mitgelieferten Bolzen sicher. Bei den anderen beiden Optionen musst Du selber drauf achten.
⚠️ Achtung: Das folgende Bild zeigt die Ausrichtung exemplarisch für eine der drei Montageoptionen.
❌ So sollte es nicht aussehen
In diesem Beispiel ragt das Dual Camera Module zu wenig in den Court hinein, wodurch die vorderen Teile des Platzes durch die Querstrebe verdeckt werden.
✅ So sollte es aussehen
Das Dual Camera Module ragt in den Platz hinein, sodass alle Ecken gut sichtbar sind.
☝🏻 Übrigens: Sobald Du den 🔗 Court Terminal installiert hast, kannst Du dir ein Live Bild des Dual Camera Modules anzeigen lassen, um die Ausrichtung zu prüfen.
Dual Camera Module Montageoptionen für Padel Courts
☝🏻 Übrigens: Welche Option Du wählst, hängt vom Aufbau deines Cages ab und davon, ob Kabel oben der Querstrebe verlaufen.
|
Montageoption |
|
|
1 – Top-Montage (Schrauben) Das DCM wird direkt auf die Querstange geschraubt. ✔ Geeignet für: Kein sichtbares Kabel auf dem Cage. |
|
2 – Rückseiten-Montage (Schrauben) Das DCM sitzt auf einer Halterung am senkrechten Pfosten. ✔ Geeignet für: Courts, bei denen Kabel oben auf der Querstrebe verlaufen. |
|
3 – Top-Montage (Rohrschelle) Das DCM wird ohne Bohren mit Rohrschellen auf der Querstange fixiert. ✔ Geeignet für: Kein sichtbares Kabel auf der Querstrebe. Du möchtest nicht in die Stange bohren. |
⚠️ Achtung: Bohre erst, wenn Du dir bei der Position sicher bist – die Löcher im Cage lassen sich nicht rückgängig machen.

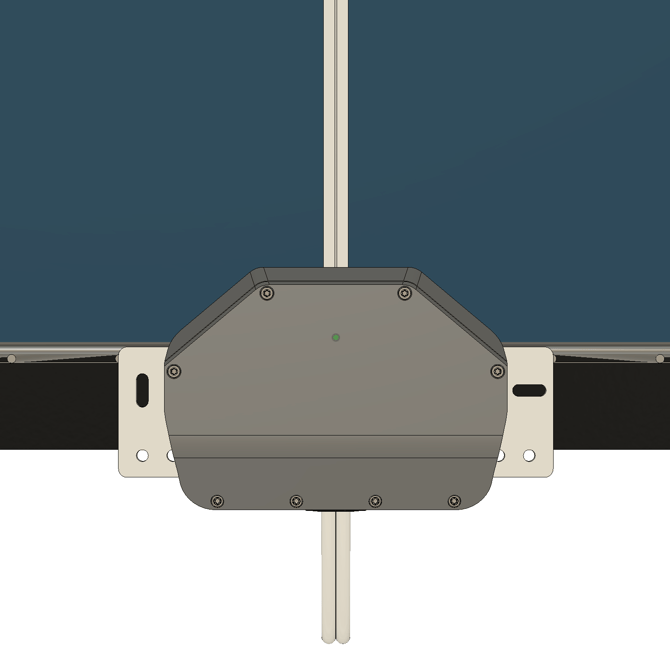

Montageoption 1: Top-Montage mit Schrauben
-

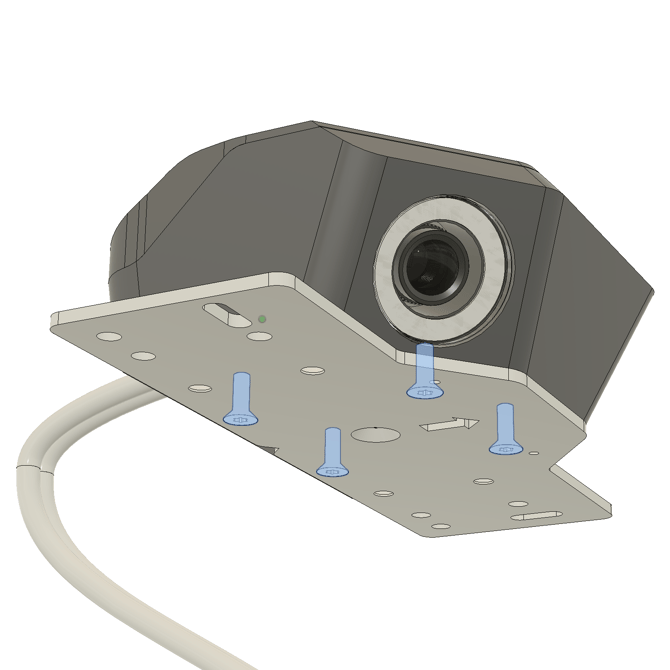

Montageplatte anbringen: Schraube die Montageplatte mit 4x M4x10mm-Schrauben an der Unterseite des DCM fest.
-
Ausrichtungsbolzen einsetzen: Drehe die 2x M3x12mm-Madenschrauben halb in die Seiten ein – sie fixieren im nächsten Schritt die Position des DCM auf der Querstrebe.
-

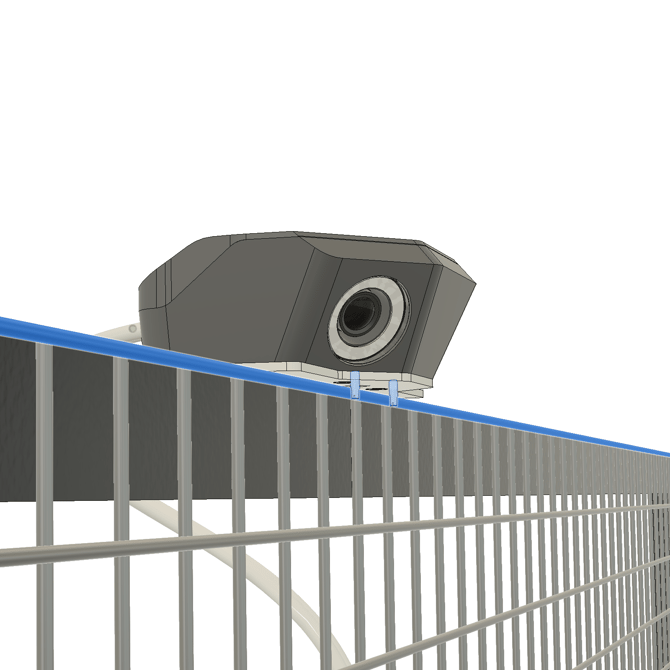

DCM auf dem Cage positionieren: Setze das DCM oben auf die Querstrebe, mittig über der Grundlinie des Courts. Beachte die vorab beschriebenen Ausrichtungsanforderungen.
-

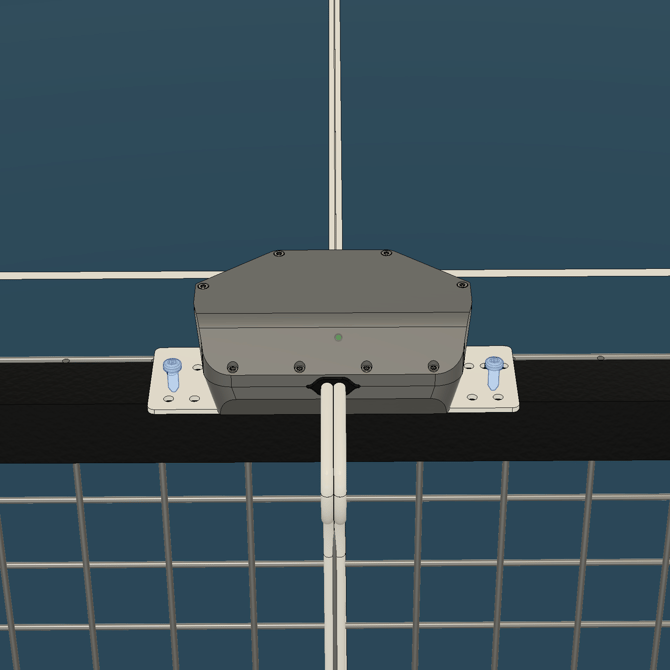

Festschrauben: Bohre und verschraube das DCM mit der Querstrebe, ohne die Schrauben schon vollständig festzuziehen – das machst Du im nächsten Schritt. Wähle eine der beiden folgenden Optionen.
⚠️ Achtung: Bohre erst, wenn Du dir bei der Position sicher bist – die Löcher in der Cage lassen sich nicht rückgängig machen.
Du hast zwei Optionen
Bohre und verschraube das DCM mit 2x selbstschneidenden Schrauben (4,8x22mm).
Bohre ein 4,6mm-Loch vor und verschraube das DCM mit 2x M5x16mm-Schrauben.
-

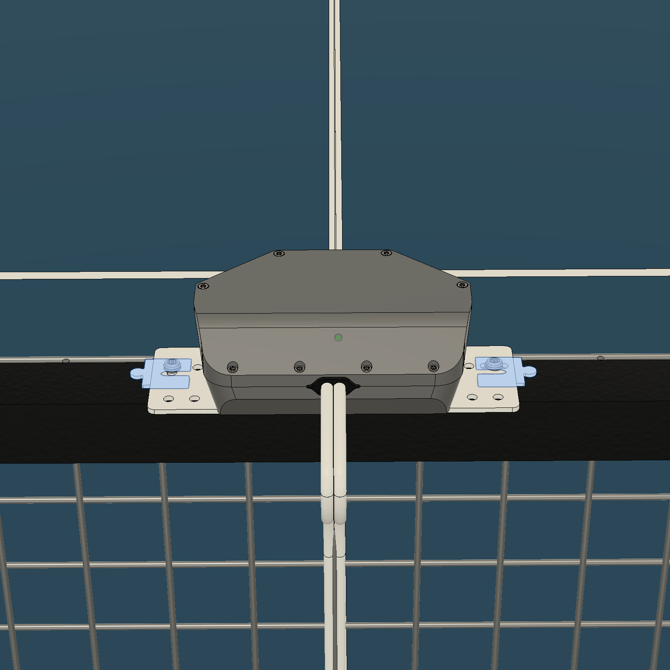

Seitenplatten anbringen und festziehen: Bringe an jeder Seite eine der Unterlegscheiben an und ziehe beide Schrauben vollständig fest.
Geschafft! 🎉 Springe nun zum Ende dieses Artikels, um zu erfahren, wie es weitergeht.
Montageoption 2: Rückseiten-Montage am senkrechten Pfosten

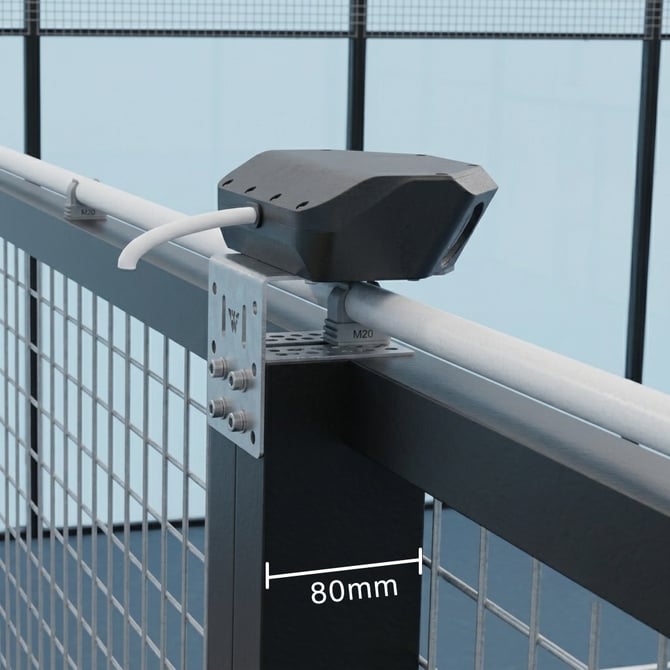

⚠️ Achtung: Diese Montageoption passt nur auf senkrechte Pfosten mit 80mm Tiefe.
-

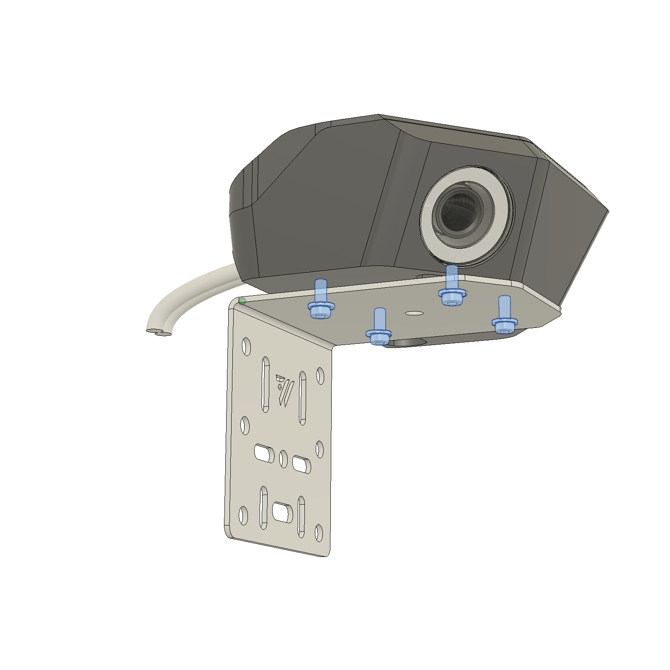

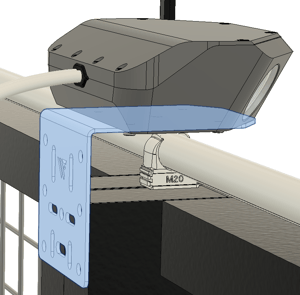

DCM auf die L-Halterung schrauben: Verwende 4x M4x10mm-Schrauben und Unterlegscheiben.
-
DCM auf dem Cage ausrichten: Setze die Halterung mittig über der Grundlinie des Courts an den senkrechten Pfosten.
-

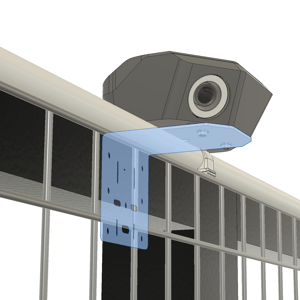

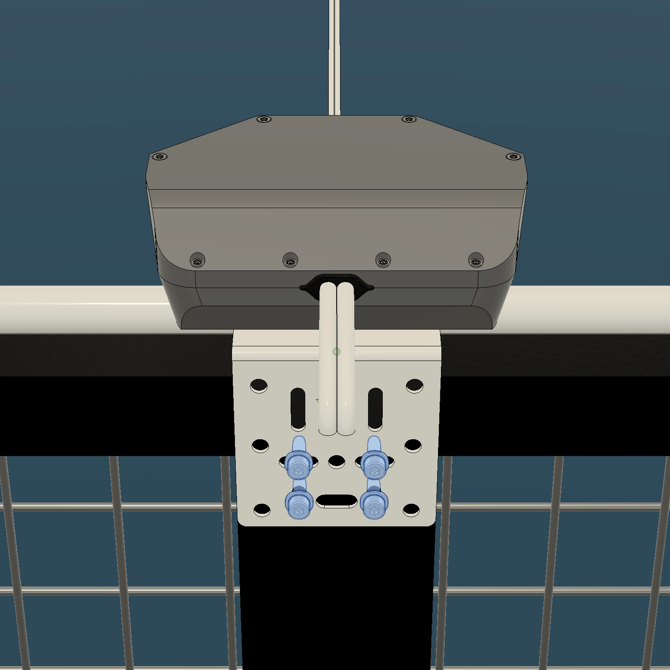

Halterung montieren: Bohre und verschraube die L-Halterung am senkrechten Pfosten. Wähle eine der beiden folgenden Optionen.
| Du hast zwei Optionen | |
 |
Bohre und verschraube die L-Halterung mit 4x selbstschneidenden Schrauben (4,8x22mm). |
 |

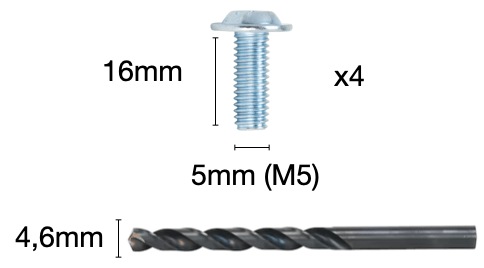

Bohre ein 4,6mm-Loch vor und verschraue das DCM mit 4x M5x16mm-Schrauben. |
Geschafft! 🎉 Springe nun zum Ende dieses Artikels, um zu erfahren, wie es weitergeht.

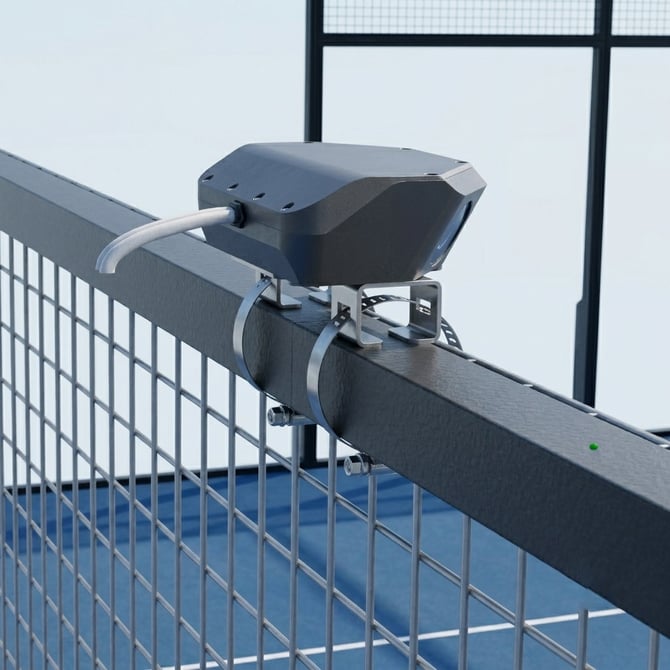

Montageoption 3: Top-Montage mit Klemme
💡 Tipp: Diese Option eignet sich am besten für eine schnelle, werkzeugarme Montage oder Testinstallationen.
-

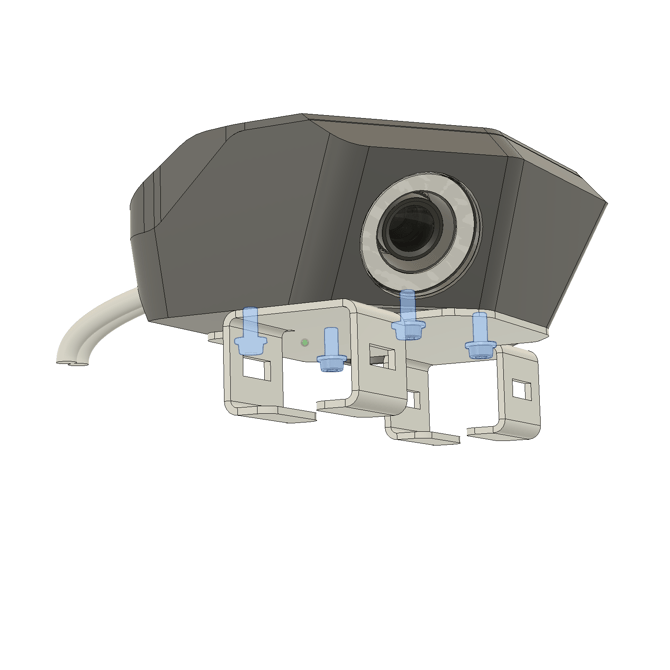

Klemmhalterung anbringen: Schraube die Klemmhalterung mit 4x M4x10mm-Schrauben und Unterlegscheiben an der Unterseite des DCM fest.
-

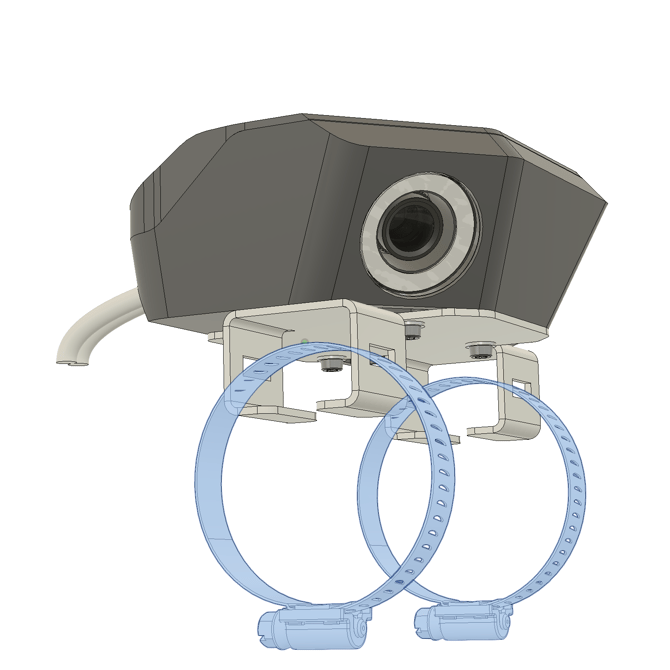

Rohrschellen einfädeln: Führe die beiden Rohrschellen durch die Halterung.
-

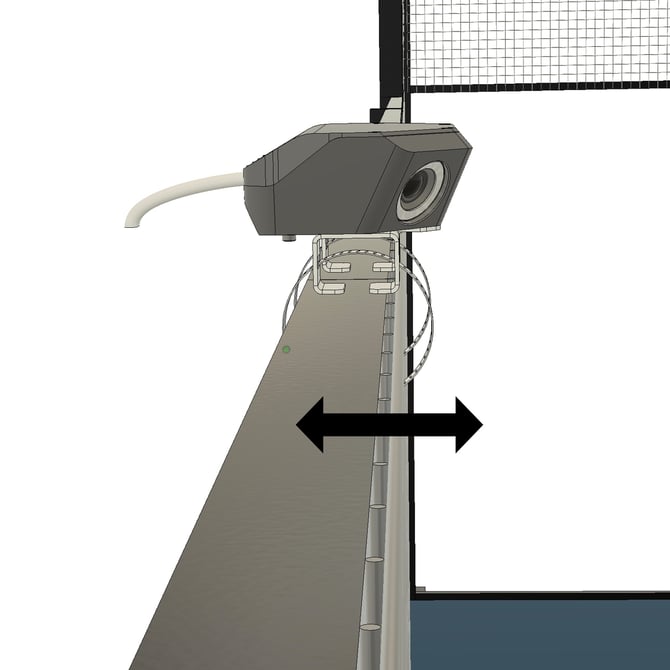

DCM auf der Cage positionieren: Platziere das DCM oben auf der Querstrebe, mittig über der Grundlinie, und schiebe sie so, dass die Klemmhalterungen an der Court-zugewandten Seite der Strebe anliegen. Schließt das hintere Ende der Linse bündig mit dem courtseitigen Ende des Balkens ab, passt der Blickwinkel in der Regel.
-

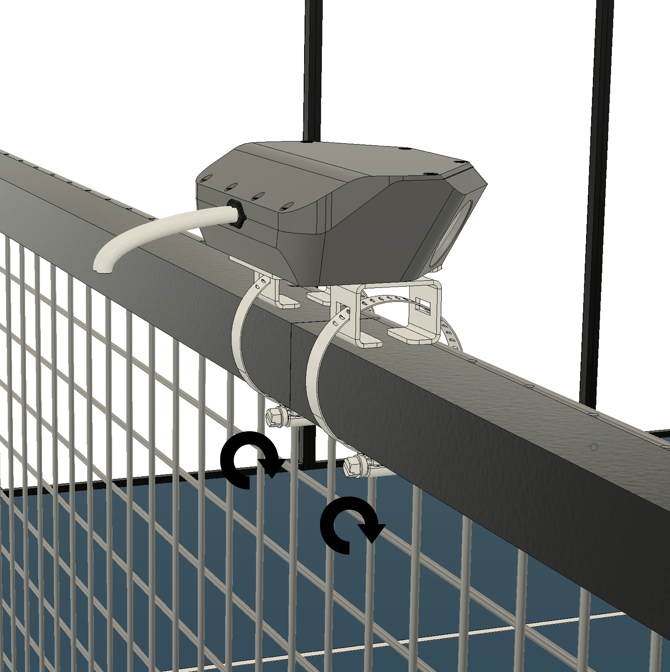

Festziehen: Ziehe beide Rohrschellen fest, bis das DCM sicher sitzt.
Geschafft! Wie geht es weiter? 🎉
Im letzten Schritt konfigurieren wir das Dual Camera Module für deinen Platz. Die finale Kalibrierung wird durch unseren Support abgedeckt. Melde dich in unserer gemeinsamen Whatsapp-Gruppe.
