In diesem Artikeln erfährst Du:
- ✔ Was sind die technischen Voraussetzungen? (🔗 Quick Link)
- ✔ Wie sieht die Verkabelung aus? (🔗 Quick Link)
- ✔ Was umfasst der Lieferumfang? (🔗 Quick Link)
- ✔ Wie sehen die Installationsschritte für die verschiedenen Sportarten aus? (🔗 Quick Link)
Welche Komponenten umfasst Wingfield AI Pro?
In diesem Video zeigen wir den exemplarischen Aufbau eines Wingfield AI Pro Systems für Pickleball
Dein Wingfield AI Pro System besteht aus drei Hauptkomponenten, die gemeinsam Live Tracking, Statistiken und Video-Highlights ermöglichen. Eine genau Auflistung des Lieferumfangs findest Du weiter unten in diesem Artikel:
- Court Terminal – die zentrale Recheneinheit mit 24'' Touchdisplay, direkt am Court montiert
- Streaming-Kamera(s) – liefern das Live-Videobild deines Spiels. Bis zu zwei Kameras können pro Platz installiert werden (HD- und 4K-Auflösung möglich)
- Dual Tracking Camera – die Tracking-Kameras, die Spieldaten in Echtzeit erfassen

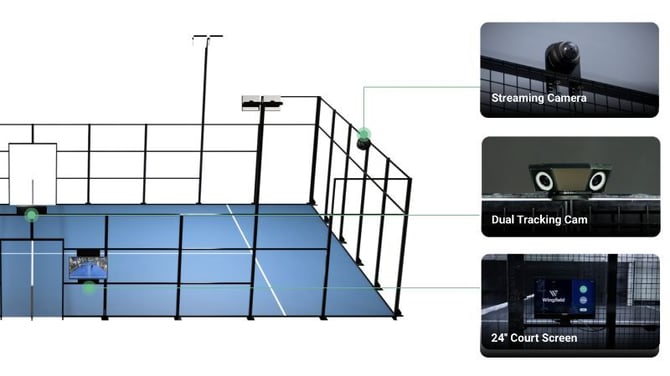

Übersicht Padel
Exemplarische Systemübersicht von Wingfield AI Pro für Padel mit einer HD Dome Camera

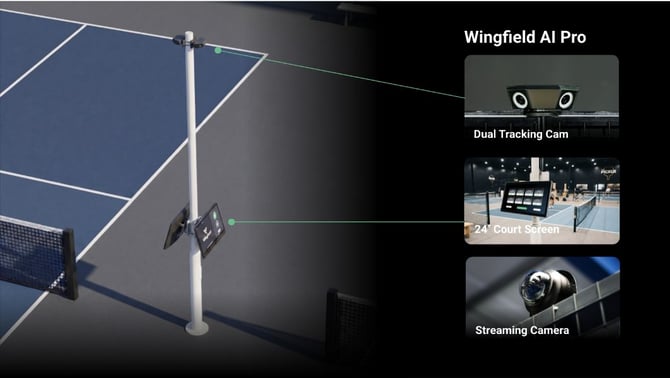

Übersicht Pickleball & Tennis
Exemplarische Installationsoption an unserer Standard Pole-Lösung für zwei nebeneinanderliegende Courts (für Pickleball oder Tennis)
Was sind die technischen Voraussetzungen für Wingfield AI Pro?
Wir halten es einfach. Für den Betrieb des Wingfield AI Pro brauchst du lediglich:
- ⚡Strom: Einen 230V/120V-Stromanschluss direkt am Platz.
- 🛜 Internet (LAN/WLAN): Eine stabile Internetverbindung mit mindestens 5 Mbit/s.
💡 Tipp: Da Videodaten hochgeladen werden, beeinflusst vor allem die Upload-Geschwindigkeit, wie schnell deine Aufnahmen anschließend in der App verfügbar sind. Je nach Geschwindigkeit und Stabilität deines WLANs kann es daher sinnvoll sein, eine LAN-Verbindung zum Router zu verlegen. Auf dem Screen am Platz werden dir alle Daten & Videos ohne Verzögerung angezeigt.
Wie verkabele ich meinen Wingfield AI Pro Court?

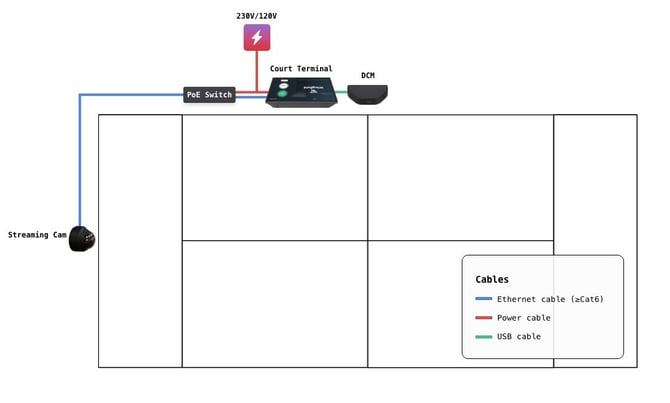

Hier siehst Du die Standardverkabelung eines Wingfield AI Pro Courts.
- Die Streaming-Kameras werden per Netzwerkkabel an den PoE-Switch angeschlossen
- Das DCM wird bei AI Pro Setups direkt mit dem DCM-Port am Court Terminal-Display verbunden – nicht über den PoE-Switch
- Das Court Terminal verbindet Switch, DCM und Stromversorgung an seiner Rückseite
☝🏻 Übrigens: Der abgebildete PoE-Switch wird typischerweise in einer mitgelieferten Halterung hinter deinem Court Terminal angebracht.
⚠️ Achtung: Solltest Du mehrere Systeme nebeneinander installieren (besonders relevant bei Tennis- oder Pickleballplätzen), kann eine abweichende Verkabelung Sinn machen. Besprich dich hierzu mit unserem Installations-Support-Team.
Was ist alles im Lieferumfang von Wingfield AI Pro enthalten?
| Komponente | Zugehörige Teile |
|
Court Terminal |
Fester Bestandteil:
Optionale Montagesets (alle inkl. Schrauben):
|
|
Streaming Camera |
Fester Bestandteil:
Optionale Montagesets (alle inkl. Schrauben und/oder Dübel):
|
|
Dual Tracking Camera |
Fester Bestandteil:
|
|
Stromkabel |
🇪🇺 Europa:
🌍 Rest der Welt:
|
| Netzwerkkabel |
Fester Bestandteil:
|

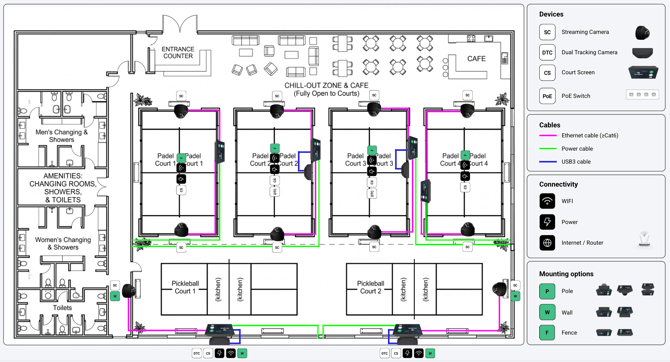

💡 Tipp: Du musst deinen Verkabelungsplan nicht selbst erstellen. Unser Installations-Support geht dein individuelles Court-Setup gerne vorher mit dir durch.
Installationsanleitungen für Wingfield AI Pro
Sobald die Vorbereitung abgeschlossen ist, geht es an die eigentliche Montage. Die Installationsschritte für die drei Komponenten sind für alle Sportarten weitgehend identisch – sportartspezifische Besonderheiten sind in den jeweiligen Vorbereitungsartikeln vermerkt.
Ein Überblick der einzelnen Installationsschritte
- Optimalen Court auswählen: Beachte diese Faktoren, die bei deiner Platzwahl eine Rolle spielen können (🔗 zum Artikel)
- Dual Tracking Camera installieren: Beginne mit der Montage deiner Tracking-Einheit
- Court Terminal montieren: Befestige deinen Court Screen
- Streaming Camera montieren: Fahre mit deinen Kameras fort
- Streaming Camera konfigurieren: Verbinde deine Kameras mit dem Court Terminal (🔗 zum Artikel)
-
Dual Tracking Camera kalibrieren: Richte die Tracking-Kameras an deinem Platz aus (🔗 zum Artikel)
Benötigte Werkzeuge und Materialien
Nachfolgend findest Du eine Liste der für die Installation erforderlichen Werkzeuge und Materialien.
| Tool/Material | Description |
|---|---|
|
Inbusschlüssel oder Hex-Bits (Größe 3, 4, 5, 6) |
Zur Montage des Touchscreens |
|
Akkuschrauber (optional) |
Zur dauerhafte Montage der Kamera |
| Cutter Messer |
Zum Kürzen und Entfernen von Kabelbindern |
| Leiter oder Hebebühne |
Für sicheren Zugang zur Montagehöhe |
| Wasserwaage (optional) |
Je nach gewählter Montageoption |
| Bohrhammer (optional) |
Je nach gewählter Montageoption |
Wichtige Sicherheitshinweise
Bitte lies diesen Abschnitt sorgfältig durch, bevor Du mit der Installation beginnst. Die Nichtbeachtung dieser Hinweise kann zu Verletzungen, Schäden am Produkt oder zum Verlust der Garantie führen.
- Stelle sicher, dass der Montageort (z. B. Zaunpfosten, Träger, Padel-Court-Struktur) stabil ist und das Gewicht der Wingfield Cam+-Einheit samt Komponenten sicher tragen kann.
- Trenne die Stromversorgung des Courts bzw. des Installationsbereichs vollständig, bevor elektrische Komponenten montiert werden.
- Entsorge alle Verpackungsmaterialien ordnungsgemäß und umweltgerecht.
Buche jetzt dein Installations-Meeting:
Lass uns deine Installation gemeinsam planen. Buche dir unter folgendem Link einen Termin mit unserem technischen Support.
🗓️ Installations-Meeting vereinbaren: hier klicken
📞 Service hotline: 🇺🇸 +1 929 395 1078 | 🇪🇺 +49 511 51525901
💬 WhatsApp: hier klicken
📨 E-Mail: service@wingfield.io
