Verkabelung der Baseline Camera (2/4)

Bei der Verkabelung deiner Baseline Camera läuft alles über den PoE-Switch. Er ist die Verteilerdose des Wingfield Courts und verbindet die Wingfield Box mit deiner Kamera, versorgt sie mit Strom und ist das Bindeglied zu deiner Internetverbindung.

📍Hier befindest Du dich gerade im Installationsleitfaden der Baseline Camera.


Lieferumfang des Switches

delivery


Den Switch in der Wingfield Box aufhängen

⚠️ Achtung: Um nicht unnötig Kabel verlegen zu müssen, empfehlen wir dir immer, den PoE-Switch im Gehäuse der Wingfield Box zu befestigen. Solltest Du mehrere Wingfield Boxen haben, kann unser Multi-Court-Setup mehr Sinn machen. Fahre in diesem Fall mit diesem Artikel fort.

PoE-Switch mounting kit transparent1) Schrauben entfernen

Entferne die obere der beiden Schrauben am integrierten Netzpfosten der Wingfield Box. Verstaue die Schraube am besten irgendwo, wo sie nicht verloren geht.

2) Switch Mount anschrauben

Befestige das kürzere Ende des Switch Mounts am Netzpfosten der Wingfield Box. Du kannst den mitgelieferten Inbusschlüssel durch das freie Loch einführen.

Nach der folgenden Verkabelung kannst Du den Switch in der Vorrichtung einhängen.🎉

So verkabelst Du den Switch.

1) Komponenten im wasserfesten Gehäuse verstauen

Stecke den PoE-Adapter in den oberen und den Switch unteren Slot des Gehäuses. Verbinde beide Komponenten mit dem kurzen weißen Kabel (siehe Abbildung).

⚠️ Achtung: Stecke das kurze weiße Kabel in den linken Ethernet Port des Switches (siehe Abbildung).

USW-Flex-Utility_Connect_Ethernet_to_Switch

2) Switch mit dem Strom verbinden

Du kannst den PoE-Switch mit dem mitgelieferten Netzstecker (1m IP44-Netzkabel) direkt an die freie Steckdose deiner Wingfield Box (230V) anschließen. Wenn die weiße LED leuchtet, ist das Gerät in Betrieb.

power-switchStep1 - power

☝🏼Übrigens: Wenn Du deinen Switch nicht in der Box platziert und bereits ein Stromkabel zum entsprechenden Ort verlegt hast, kann der Elektriker das dreiadrige Stromkabel auch direkt an den PoE-Switch anschließen.

Der PoE-Switch benötigt einen separaten Stromanschluss. Die maximale Leistung beträgt 60W (tatsächlicher Verbrauch 5W - 10W).



3) Switch mit der Wingfield Box verbinden

Verbinde nun die Wingfield Box und den Switch per LAN-Kabel. Solltest Du den Switch in der Wingfield Box verstauen, nutze am besten das mitgelieferte 1m LAN-Kabel. Beachte, dass Du die wasserdichte Steckverbindung an dem Ende des LAN-Kabels befestigst, das in die Wingfield Box führt (sofern Du es nicht schon vorher getan hast). Wie Du den Steckverbinder am Kabel anbringst, erfährst Du im Video.

☝🏼Übrigens: Du findest die wasserdichte Steckverbindung sowie das 1m LAN-Kabel in der Tüte mit dem Installationszubehör des Wingfield Box Brains.



4) Switch mit der Kamera verbinden

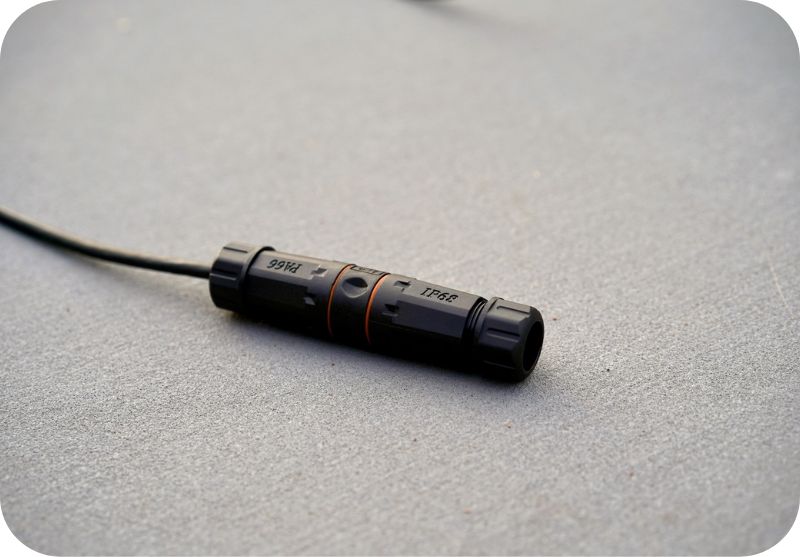

Verbinde nun den Switch und deine Baseline Camera mit dem mitgelieferten LAN-Kabel (40m). Befestige auch hier – wie im folgenden Video gezeigt – den wasserdichten Steckverbinder an dem Ende des LAN-Kabels, das Du in die Baseline Camera steckst (das Gegenstück des Steckverbinders ist bereits an der Baseline Camera angebracht sein).

configModeLivePic



☝🏼Übrigens: Du musst die Kamera in diesem Schritt noch nicht zwingend montiert haben (das folgt in Schritt 4/4 der Installationsanleitung). Damit Du dir im abschließenden Schritt jedoch das Live Bild der Kamera auf der Wingfield Box anzeigen lassen und die Kamera so besser ausrichten kannst, solltest Du sie in diesem Schritt einmal angeschlossen haben.



5) Switch mit dem Internet verbinden

Verbinde den Switch mit deinem Internet-Netzwerk. Dies kann über eine direkte LAN-Verbindung, entweder zu deinem Router oder z.B. über einen WLAN-Repeater mit LAN-Ausgang, erfolgen. In welchen Ethernet-Port Du das LAN-Kabel aus dem Router steckst ist egal.

internet-switch

☝🏼 Übrigens: Für den Anschluss an das Internet wird ein Standard-Netzwerkkabel (CAT 6a) benötigt (siehe Lieferumfang). Eine Übertragungsrate von mindestens 1Gbit/s muss gewährleistet sein.

Stelle noch einmal sicher, dass alle Kabel in Router, Switch, Baseline Camera und Wingfield Box korrekt eingesteckt sind. Auf dem Display deiner Wingfield Box sollte nun der Online-Status deiner Box zu sehen sein.

⚠️ Achtung: Solltest Du deine Wingfield Box vorher per WLAN mit deinem Netzwerk verbunden haben, kann es sein, dass Du die Netzwerkeinstellungen im Konfigurationsmodus der Wingfield Box noch einmal auf LAN anpassen musst.



6) Stolperfalle vermeiden

Verstaue die, vom Router und der Baseline Kamera, zur Box führenden Kabel in deiner Kabelbrücke, um Stolperfallen auf dem Platz zu vermeiden. Die Kabelbrücke ist Teil des Lieferumfanges deiner Wingfield Box.

Cable bridge



🟢 Sobald alle Komponenten miteinander verkabelt sind und deine Wingfield Box online ist, kannst Dun mit der Konfiguration der Baseline Camera fortfahren:

➡️ Konfiguration der Baseline Camera
